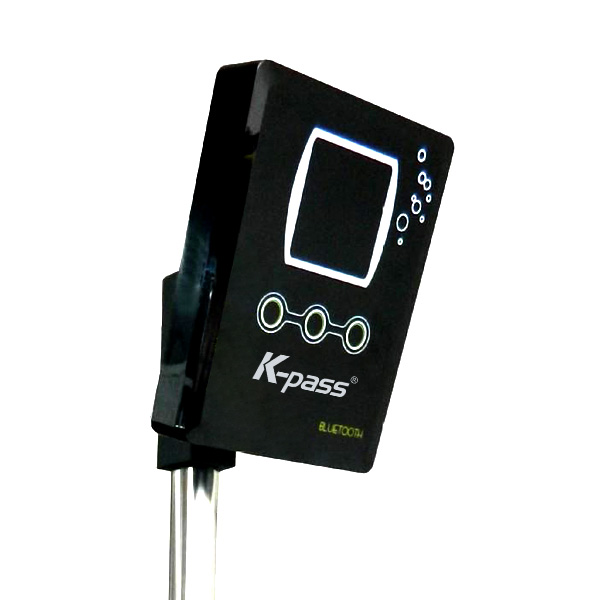

RF3000B是一款用于ETC、停車場智能管理、運輸車管理等對移動車輛進行遠距離識別和管理的遠程讀卡器；該產品由我公司多名資深工程師經過多年來針對國、內外先進的RFID技術在不停車收費系統應用中遇到的技術難題進行研究、開發。通過高低溫、抗干擾、識別距離、識別速度、電磁兼容等各種條件反復測試，所有技術指標全部滿足或超過不停車收費管理系統使用要求。

       RF3000B遠距離讀卡系統由閱讀器、天線和有源電子標簽組成，產品從外殼模具、核心程序到加工生產完全自主擁有，已形成產業化戰略結構，具有大規模生產能力和售后服務能力。產品在供貨、價格、質量、服務上有充分的保障。

       RF3000B遠距離讀卡器經過市場推廣和應用，已經得到業內廠商和用戶的認可。

產品說明

       RF3000B遠距離讀卡器應用微波傳輸和紅外定位技術，其主要功能是實現車輛和路邊設備的數據傳輸和交換，以適應不停車識別的各種應用需要，被廣泛用于停車場管理系統、ETC電子不停車收費系統、車輛查驗系統、電子稱重系統、運輸車考勤管理系統。

       該讀寫系統是基于藍牙短程通訊協議采用紅外與射頻相結合的原理，同時具有紅外通訊和微波通訊二種方式的優點，又克服了二者的缺點。利用紅外線的直線傳播和方向性強的特點實現了精確的讀寫角度定位，解決了純無線電遠距離讀卡器的無方向性或方向性不強從而導致了在實際應用當中的相互干擾（遠距離讀卡器在停車場上當進出口車道相鄰時，由于兩車道距離太近，使用純無線電遠距離就會互相干擾）的問題。

       卡與讀卡器之間通訊采用無線射頻技術，與微波傳輸速度相同，同時又不象微波通訊穩定性和抗干擾能力差，由于采用紅外線定位和射頻遠距離掃描技術，無需考慮多個遠距離卡之間互相干擾的問題，射頻功率 3-5 個毫瓦就可以實現穩定可靠的通訊，如此小的射頻功率完全在無線電管制容許范圍內，無須獲得無線電頻率許可。無需大功率射頻發射機，系統成本低廉。

       不管是915MHz， 2.45GHz，還是5.8GHz 的電子標簽產品都是采用擴頻通信方式實現的，擴頻通信即使在無其他同頻設備干擾的情況下，也受到空中無線電噪聲影響，使之出現誤碼。為了抵抗外來干擾，采用較大功率的發射系統，功率甚至超過10瓦，需要申請專門頻道支持，所以我國決定用5.8GHz支持電子標簽的短程通信。

       RF3000B遠距離讀卡系統設有Weigand26、Weigand34、RS485、RS232等多種標準通訊接口，與現有的系統控制系統全面兼容。不需要改變現有收費系統的軟件和硬件結構，即裝即用，就象使用普通ID卡設備一樣方便。

       一般來說電子標簽讀寫器的微波功率從幾瓦至數百瓦，如此強的輻射對人體（過路司機及收費站工作人員的的損害是慢性的和嚴重的（可見有關研究報告）。RF3000B電磁輻射強度低于空中輻射強度，而且采用休眠模式工作，對人體沒有任何危害。

工作流程

       RF3000B遠距離讀卡系統方案是采用紅外定位與射頻傳輸同步通訊技術實現，整個讀卡系統由閱讀器、天線和有源電子標簽組成；電子標簽內部裝有微型集成電路和環形天線的電子器件。它能夠利用紅外線定位模塊與讀寫器建立射頻通訊頻道，再通過射頻技術，將電子標簽內預存的有關數據信息發射出去。電子標簽和讀寫器之間不作接觸，在不大于15米的距離就可完成讀寫操作。

       RF3000B遠距離讀卡器設計時已充分考慮到在ETC、停車場智能管理、運輸車管理等系統管理中對遠程讀卡器的特殊要求， 較普通遠距離讀卡器有以下特點：

■  讀卡距離穩定，15米以內無盲區（電子標簽放置在車內測試）；

■  讀卡范圍有角度定位，超出角度范圍的信號與其它相鄰的任何天線之間不能建立通訊關系；

■  讀卡距離可以調節，調整天線與通道的角度范圍或調節天線撥碼開關，可以實現所需要的距離；

■  電子標簽采用被動式讀卡，既省電又無任何電磁波污染；

■  電子標簽射頻信號不受汽車擋風玻璃防暴隔熱膜影響；

■  讀卡速度快，不受車速影響；

■  Weigand34\Weigang26\RS485\RS232等多種通訊接口輸出，也可以根據客戶要求定制；

■  閱讀器主機可以加載2組天線，可同時控制2個相鄰?fù)ǖ溃?jié)約成本；

■  電子標簽采用光感應，不需要讀卡器提供足夠的電磁能力，讀卡距離不受使用時間長而衰減；

■  讀卡距離不受氣候影響，適應全球性、全天候工作條件。

應用范圍

高速公路不停車車收費系統、停車場管理系統、運輸車考勤系統、智能稱重系統；部隊、機關單位、銀行等重要車輛進出監控管理系統。

使用須知

1． 安裝高度：  讀卡器天線離地面1.3~1.6米；

2． 安裝角度：  天線發送紅外信號角度為60度，天線與天線之間的紅外信號不能有重疊；調整紅外角度與通道的角度，可以調整所需要的距離，一般設4~8米距離使用；

3． 天線外殼允許使用金屬材料，但正面必須為非金屬材料，而且紅外發射管部位需要使用透明有機玻璃，外殼防水等級不低于GBIP65級；

4． 在使用過程中若不需要距離太長，通過調整天線與通道的角度達到需要的距離，若距離仍無法調整時，請調整天線上撥碼開關調整所需要的距離（一般適用與地下停車場）。

5． 讀卡器接收到卡的信號時會連續傳送到上位機，在同一時間內不需要過多卡號，請?jiān)谙到y(tǒng)軟件中設置；若軟件不能調整的，讀卡器可以通過地感觸發方式實現讀卡。

6． 遠距離卡是休眠激活工作的，放置到車內使用。放置時感光口方向需要向外，并且對著天線感應范圍最佳（請參照電子標簽使用說明安裝）；使用薄卡時，可以直接粘貼在汽車擋風玻璃上。

7． 讀卡器有2組VG26接口、2組天線接口輸出，系統連接時，天線輸出接口須與VG26接口一一對應；（天線1控制VG1）

8．系統安裝過程中需要延長天線到主機的連接線時，請嚴格按照出廠時接線順序連接。
