第一章  系統簡介

       人員門禁通道管理系統主要是對人員進出通行進行科學管理，它的實現主要是根據用戶在不同時期、不同時間段對人員出入進行權限設置管理，最終通過控制平臺管理系統給通道控制器下達權限指令來控制通道擺閘的開啟/關閉和人員刷卡數據采集歸納。
       人員通道管理系統在實際應用中，對正式人員、臨時人員和外來人員的身份識別和數據統計進行管理，以達到區域內人員合理流動的自由，又能保障外來人員和臨時人員在管制區域合理流動的自由，有效維護管制區域內安全生產、設備財產安全的目的。

第二章  需求分析

就目前的實際情況和貴方的系統需求，系統采用 ID/IC 卡通道管理，總結如下：
       ■ 共有     個通道。
       ■ 采用     個單向通道；采用      個雙向通道。
       ■ 每個通道授權量達到 人(每個門最多共有多少人要進出)。
       ■ 采用單機、局域網、Internet網管理。
       ■ 采用刷卡/人臉/二維碼/條碼/指紋 出入識別方式。
       ■ 其他分析。

第三章  系統介紹

       人員通道管理系統作為一項先進的高科技技術防范手段，可以運用于科研、工業、博物館、酒店、商場、醫療監護、銀行、監獄等眾多公共場所和機關單位。由于系統本身具有的隱蔽性、及時性等特點，在許多領域的應用中越來越廣泛。
        ■ 實時顯示
       人員通過時，可以在大屏幕上實時顯示人員的姓名、班級、人員編號、照片以及接送人員家長的姓名、電話、工作單位、照片等信息。

        ■ 人員進出顯示
       對進出的人員進行實時信息顯示，內部人員顯示人員登記照片、所屬單位部門、進出時間等。

        ■ 人員查詢功能
       可對任意一個門或多個門的人員進出記錄進行查詢并可顯示和打印輸出。
       輸出內容主要包括：該人員的照片、身份、單位、進出、時間等相關信息。
       查詢條件包括：按時間、按地點、按單位、按身份等進行。
       統計內容包括：統計所有門人員進出次數、單個或多個門的人員進出次數、某時間段人員進出次數等

        ■ 雙向進出、自動方向識別
       每路通道均可入可出，大大提高設備的使用率，人員通過時，系統會自動識別進出方向，為管理者提供更準確的數據，防止人員刷卡后再次離寢或逃課。

        ■ 自動統計功能
       負責學校大門和宿舍管理的老師無須人工查班或查寢，只需通過系統人員清點功能，選擇相應的班級或宿舍點擊查詢，即可自動生成實到和未到?；驓w寢人員名單，然后按照查詢報表中提供的名單去查班或查寢即可，大大節省了人力和時間，提高工作效率。

        ■ 防止代刷卡
       每刷一次卡，系統會自動顯示刷卡人的姓名、班級、人員編號、照片等信息，并對持卡人進行圖像抓拍，把抓拍圖像與刷卡信息進行綁定，有效的防止了替代刷卡的現象。

        ■ 支持“反潛回”
       如果人員進入后把卡(例如從窗口扔出來)交給別人再次進入，系統會產生聲光報警和語音提示。

        ■ 同時支持遠距離自動刷卡和主動刷卡
       對于自動刷卡，人員只需要將卡片隨身攜帶，無需主動刷卡，自然通過即可，系統會自動讀取卡片內的信息并判斷其合法性，快速方便。
       主動刷卡是進出人員手持卡片主動靠近讀卡器進行卡片信息識別，通過時也無需停留。

        ■ 視頻聯動功能
       系統可以對通過通道的人員進行視頻抓拍，并將抓拍視頻與通過人員的刷卡信息進行綁定，方便進行對比和對可疑人員進行識別，避免了普通DVR要從海量的錄像資料中尋找少量的異常錄像片段，節省了大量時間，提高了工作效率。

        ■ 體現人性化管理
       學校和宿舍安裝智能安全通道管理系統，學校和宿舍將不需要再配備較多管理人員，從而進一步體現科技化、人性化管理的氛圍。

        ■ 智能化管理
       學校和宿舍道管理系統都可進可出，系統會自動判斷人員的進出方向和所持卡片的合法性，并作出相應的動作和提示，不需要人和人工干預。

        ■ 節約管理成本
       學校和宿舍安裝智能安全通道管理系統，可考慮取消或減少學校和宿舍相關管理人員，從而為學校降低大量的管理成本。

        ■ 異常情況自動報警功能
       當有人員未到校或中途離校時以及長時間未歸或是進入宿舍后長時間未出，系統可以通過電腦自動以聲音的方式通知相應的管理老師，或是發送短信通知管理老師或人員家長。

        ■ 卡片管理
       管理人員可對人員的卡片進行添加、授權、掛失、刪除等操作管理。

        ■ 人臉識別
       系統可以支持人臉識別、NFC、身份證讀卡、遠距離自動感應等功能。

        ■ 記錄查詢及報表輸出功能
       管理人員可根據需要對相關記錄進行查詢，了解當時的情況，以便追溯相關責任人，并可生成相應報表打印輸出。

第四章  系統優勢

系統優點

       1． 擁有對人員進出控制，保安防盜，報警等多種功能。
       2． 使內部員工或拜訪客戶出入方便，同時杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安。
       3． 人員通道管理系統作為管理中不可缺少的一部分，為用戶提供一個高效的工作環境，從而提高了管理的層次。

系統特點

       ■ 方便快捷： 讀卡進出，主動讀卡。用授權的卡，在智能通道閘讀寫器前一晃，即可完成開閘放行及記錄工作，讀卡無方向性，讀寫時間0.1秒，方便快捷。
       ■ 可靠性： 射頻感應，穩定可靠，自身具判斷、思考能力。
       ■ 靈活性： 系統可靈活設置進出管制人員權限、時間段控制、持卡人的有效性及黑名單掛失、增加卡、續次等功能。
       ■ 多用性： 通過授權，用戶卡可用于停車、考勤、門禁、巡更、消費等“一卡通”管理，輕松實現一卡多用。
       ■ 簡單性： 安裝容易、接線簡單，軟件全中文界面，操作方便。

系統優勢

通道閘智能管理系統是采用非接觸式智能技術，研制開發的智能系統，與其它系統相比較，其優勢在于：
       1． 智能卡：系統采用非接觸式智能卡，又稱射頻卡，成功的解決了一卡多用、保密、無磨損、操作簡便等多種問題，大大提高了系統的實用性。
       2． 擴容方便：計算機與智能通道閘采用TCP/IP通訊，因此擴容方便。即當安裝了相應的控制系統后，根據需要，若須增加智能通道閘數量，硬件僅須增加相應的智能通道閘，軟件對新增設備進行設置即可。
       3． 脫機運行：智能通道閘不僅可與計算機連網運行，而且還可以脫機工作。智能通道根據系統下載的參數，自動判斷卡是否有效，決定是否開閘，并把開閘記錄存于存儲器中。
       4． 可隨意配用智能讀卡部分，采用光學原理控制轉軸轉動，對所接收的信號延時沒有要求，轉過后立即復位。
       5． 控制主板帶有網絡通訊接口，可擴展成通過軟件直接控制通道閘工作，便于大型通道系統集中統一管理和控制。
       6． 具有計數功能，通過外接條屏顯示可方便管理人流量。

第五章  系統架構

        管理員在管理軟件中設置通道、人員等基本信息。管理員給每個人發卡，并授權每個人在哪些通道哪些時段可以進出。進入時，持卡人用入口閘機讀卡區域晃一下，系統確認身份后，打開通道，人員進入后通道自動關閉。出來時，持卡人用出口閘機讀卡區域晃一下，系統確認身份后，打開通道，人員出后通道自動關閉。

(一) 感應 ID卡 / IC 卡讀寫器

        ■ 射頻載設頻率 ：125KHZ
        ■ 射頻卡讀寫操作有效范圍： 50mm
        ■ 通訊接口： 標準232接口
        ■ 數據傳輸率： 9600 bit/s
        ■ 典型處理時間： 識別一張卡8ms
        ■ 工作溫度： -15℃～+45℃
        ■ 環境濕度： 10%～90%
        ■ 卡片處息： 8K bit
        ■ 發卡本著一人一卡的原則。發卡管理系統包括操作員權限管理、人事管理、卡片管理、通訊管理及數據備份與恢復等功能模塊。

        操作員管理
        操作員管理主要是對系統操作員的使用權限進行管理，指定系統各功能選項分別由相關人員進行操作管理。

        人事管理
        人事信息管理主要是對系統人員資料錄入、更改、刪除，包括單位、部門、人員、職務、類別、頭像等信息。

        卡片管理
        卡片管理主要對卡片的發行、掛失、退卡及類型管理。

        卡片發行
        卡片發行內部卡、臨時卡、管理卡、員工卡等，由發卡、掛失、退卡、換卡、卡片激活、密碼修改、權限等功能模塊組成

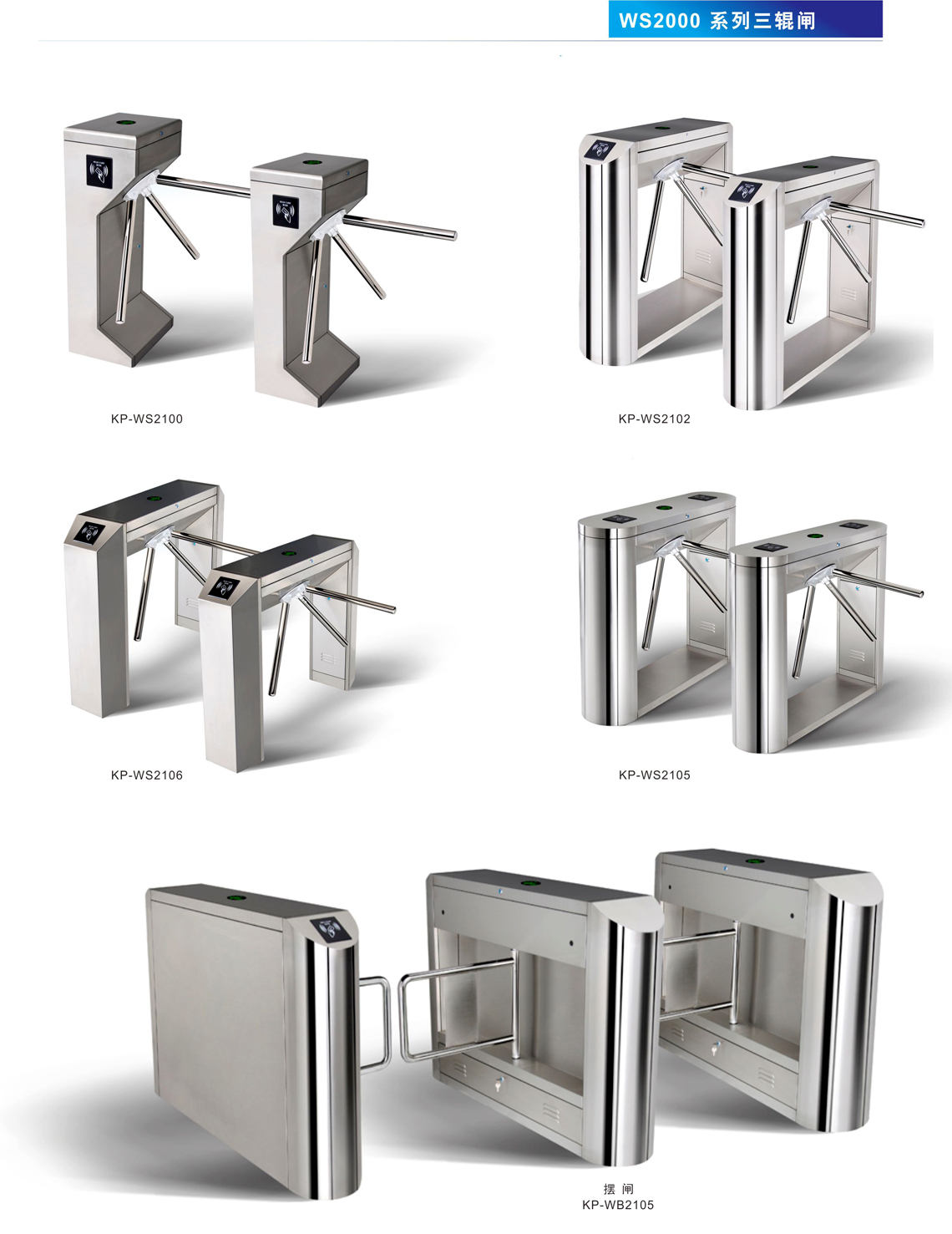

（二）智能橋式三棍閘

技術參數：
        箱體材料： 國際標準304不銹鋼（電腦數控激光切割機生產成型，獨特的機械打磨、 拉絲、拋光工藝以及防氧化、防腐蝕處理）
        內部結構： 鋼材框架結構
        傳動結構： 電磁鐵+電磁離合器+液壓緩沖器（國內首創）
        箱體尺寸： 長1200mm*寬280mm*高960mm
        機芯工作電源： AC220V±10％/AC24±10％
        輸入接口： 12V電平信號或脈寬＞100ms的12V脈沖信號，驅動電流＞10mA
        機芯故障率： 300萬次無故障
        掉桿裝置： 斷電自動掉桿
        包裝重量： 約70Kg
        閘桿轉向： 單/雙向（可預設）
        閘桿轉動角度： 120°
        閘桿長度： 500mm
        閘桿工作驅動力： 3Kg
        閘桿傳動方式： 數字方式
        行程開關： 紅外檢測限位
        LED點陣屏方向指示燈： 1--3個
        出入指示： 綠燈通行，紅燈禁止（LED點陣屏流動顯示）
        指示燈工作電源： DC12V±5％
        工作環境： 室內、室外（陰棚）
        溫度： -20℃～60℃
        濕度： 5％～90％

        感應讀卡器窗口： 1—2個（視讀卡要求在面蓋開孔）
        控制器安裝位： 1 個
        控制信號： 干結點信號輸入
        上電后進入通行狀態所需時間： 1秒
        出現故障后的自動復位時間： 10秒
        通信接口： 標準TCP/IP或RS485距離≤1200米
        通行速度： 30人/分鐘(常閉模式)-50人/分鐘(常開模式)

功能特點：

        1． 外殼采用國標1.5 mm 304 不銹鋼或1.5 mm冷軋板制作由A3 烤漆處理成不同的個性化顏色。
        完全自主設計研發，外形豪華優雅.讀卡窗口采用鋼化玻璃有效防止劃傷，機箱內有加強型小方鋼龍骨結構以及閘機安裝底座。部分機型并可安裝LED 點陣屏側體魔畫廣告燈箱(可選)。
        2． 機芯設計合理可靠，無噪聲，完全靜音，內部液壓裝置自動進行緩沖，運行平穩，使用壽命長。
        3． 具有斷電落桿功能，亦可增設遙控進行掉桿控制，便于管理及處理突發事件。
        4． 超大超亮LED點陣屏流動顯示，指示通行狀態及通行方向。
        5． 可設置“帶記憶”或不“帶記憶”功能（當設置成“帶記憶”時，可用于景區刷一次團體票過多人的場合）。
        6． 具有自動復位功能，即獲得過閘權限后，在設定的時間內沒有過閘，三輥閘自動取消本次權限，恢復到鎖定狀態。
        7． 防水、防曬、耐寒、耐高溫。
        8． 具有個性化的安裝界面，兼容IC、ID卡等各種智能卡。
        9． 具有統一、標準的對外電氣接口，可與各種讀寫設備自由掛接、便于系統集成。
        10． 可與其他類型通道產品配合使用，比如翼閘、擺閘、全高轉閘等。
        11．采用TCP/IP通訊協議，實時數據上傳及實時數據采集，方便客戶應對各種數據分析，并保證系統不因數據量太大或者突發狀況導致數據丟失。
        12．具有故障自檢及報警提示功能，方便客戶使用及維護
        13．可通過軟件設定單向通行或者雙向通行或者雙向都需驗證后通行，多種工作模式組合。
        14．嚴密的防水機構，并內置通風結構，保證機電及電控部分的安全及壽命，確保設備能適應各種使用環境。
        15．遠程控制管理，遠距離操作閘門所處狀態的功能，并提供聯動輸入接口，以滿足用戶的特殊需求及消防安全要求。斷電情況下，閘桿自動落下，防止人流擁擠 。
        16．系統控制主板由本公司自主研發，配備我公司開發的“智能通道控制系統”管理軟件實現人員分流、門禁管制。閘機主控制板CPU處理器均采用ARM芯片，可以通過TCP/IP通訊連接后臺軟件驅動輥閘。
        17．主控制板提供1個RJ45網絡接口、1個RS485通訊接口、2個RS232通訊接口，1組LCD與LED通訊接口、2組韋根通訊接口，可連接多種讀卡器（如磁條卡， ID卡， IC卡，TI卡），并支持多種數據格式，如WG26，WG34，WG66，也可連接各個不同廠家的條碼閱讀器，指紋識別器，掌紋識別器、門禁控制器、門禁機、考勤機、消費機、ESD靜電測試儀、酒精測試儀、自動吞卡機等，兼容性強，方便系統集成， 可擴展為自動身份識別系統，實現門禁、考勤、收費、AFC售檢票等功能。

三輥閘機芯的優點：

        1． 傳動方式： 電磁力解鎖，輔肋力推桿過閘（行人根據自己的推桿節奏行走，安全可靠），行人可實現安全有序過閘，即使在通過的時候閘桿卡到物體也可以在任何角度停止。
        2． 帶液壓緩沖器：閘機機芯在轉動的過程中可通過液壓緩沖器進行緩沖減震，閘桿轉動時產生的能量使閘機平穩到位，不會傷人。
        3． 耐用性： 由于閘機機芯全部采用是機械定位與傳動，因此故障率低，一般可用8-10年．
        4． 維修成本低：由于三輥閘機芯采用機械定位與傳動，內部只有一塊控制板，除此之外，沒有過多的電子控制部份，因此維護相當簡單，即使部份部件壞了也容易更換，成本也低，對相應的維修技術人員的專業水平要求不高。
        5． 采用此傳動結構的廠家有：知名品牌瑞典固力寶，德國KABA，荷蘭AS、香港日立等。
        6. 當前此機芯的應用場所有：上海地鐵，廣州地鐵，北京地鐵等。

產品適用范圍：

        ■ 機場、車站、碼頭、公交站、小區、高檔寫字樓、政府部門大樓、工廠、海關、軍事設施、等眾多領域的出入口通道管理；
        ■ 地鐵、高鐵、會展中心、游泳館、滑雪館、真冰溜冰場、博物館、圖書館、電視臺、旅游景點、等眾多領域的售檢票通道管理；
        ■ 企事業單位出入口考勤、門禁、消費、來訪的通道管理。

（三）中距離讀卡器

        內置接收天線，工作頻率為125 KHZ.
        開機自動調諧功能
        完全支持uem4100兼容格式ID卡(64bits，Manchester編碼)
        有效距離可達100cm-120cm
        在有效距離內數據接收時間小于100ms
        單直流電源供電，工作電流約為100mA左右
        WG26/34/RS232/RS485標準格式數據輸出
        內置蜂鳴器

（四）中距離卡

        產品特性： 低頻無源射頻，芯片內部地址的唯一性，遠距離識別，普遍用于考勤，會議場所，物品識別等多用途芯片卡
        工作頻率： 125KHZ
        規格尺寸： 86*54*1.8
        識別距離： 80MM--100MM
        推薦用途： 考勤，門禁，停車場，會議場所等
        安裝方式： 可用螺釘通過卡中的小圓孔將卡片固定在安全帽沿或安全帽正前帽身上。

（五）遠距離讀卡器

        RF2600遠距離一體化讀寫器（20米，配無源卡）
產品功能：
        ■ 數據過濾、同步和異步等功能；
        ■ 發射功率小，讀寫距離穩定可靠；
        ■ 軟硬件分開設計，支持在線升級；
        ■ 支持觸發后識別標簽的功能；
        ■ 標簽數據ID匹配、離線工作等功能；

產品參數：
        ■ 工作頻段：902～928MHz
        ■ 工作電壓：DC12V
        ■ 最大功耗：5W
        ■ 天線增益：7dbi圓極化
        ■ 天線功率：接入天線功率1W
        ■ 有效距離：讀/寫卡距離：0～20m
        ■ 功率平坦度：＜0.5 DB
        ■ 讀/寫卡時間：讀每8字節小于5ms，寫每4字節小于25ms
        ■ 輸出調節范圍：20～30 dBm，可由配套工具軟件調節
        ■ 數據接口：同時具備RS232、RS485、wiegand26或34數據接口；預留外界觸發信號接入端口
        ■ 快速識別：能識別移動速度大于120km/h快速移動的電子標簽
        ■ 工作溫度：正常工作溫度-25℃～75℃
        ■ 產品尺寸：460×460×45mm
        ■ 包裝重量：6.0Kg


顯著優勢：

       系統是軟件無線電技術、是基于藍牙短程通訊協議采用紅外與射頻相結合的原理，利用紅外線的直線傳播和方向性強的特點實現了精確的讀寫角度定位，解決了純藍牙無線電遠距離讀卡器的無方向性或方向性不強從而導致了在實際應用當中的相互干擾（遠距離讀卡器在停車場上當進出口車道相鄰時，由于兩車道距離太近，使用純藍牙無線電遠距離就會互相干擾）的問題。
       而傳統的純藍牙遠距離讀卡系統是一種還沒有完全成熟的技術，盡管被描述得前景誘人，但還有待于實際使用的嚴格檢驗。藍牙的通訊速率也不是很高，在當今這個數據爆炸的時代，可能也會對它的發展有所影響。
       目前主流的軟件和硬件平臺均不提供對藍牙的支持，這使得藍牙的應用成本升高，普及難度增大。 ISM頻段是一個開放頻段，可能會受到諸如微波爐、無繩電話、科研儀器、工業或醫療設備的干擾。
       K-pass遠距離讀卡系統，基于藍牙短程通訊協議采用紅外與射頻相結合的原理，并非傳統的純純藍牙遠距離讀卡系統， 此款遠距離讀卡器廣泛應用于停車場直通車管理設備和高速公路的收費系統上。
       已成功應用于青島港口，天津港務局，澳門港務局，太原武宿國際機場，義烏海關， 北京所有軍校，珠海拱北口案等大型單位。

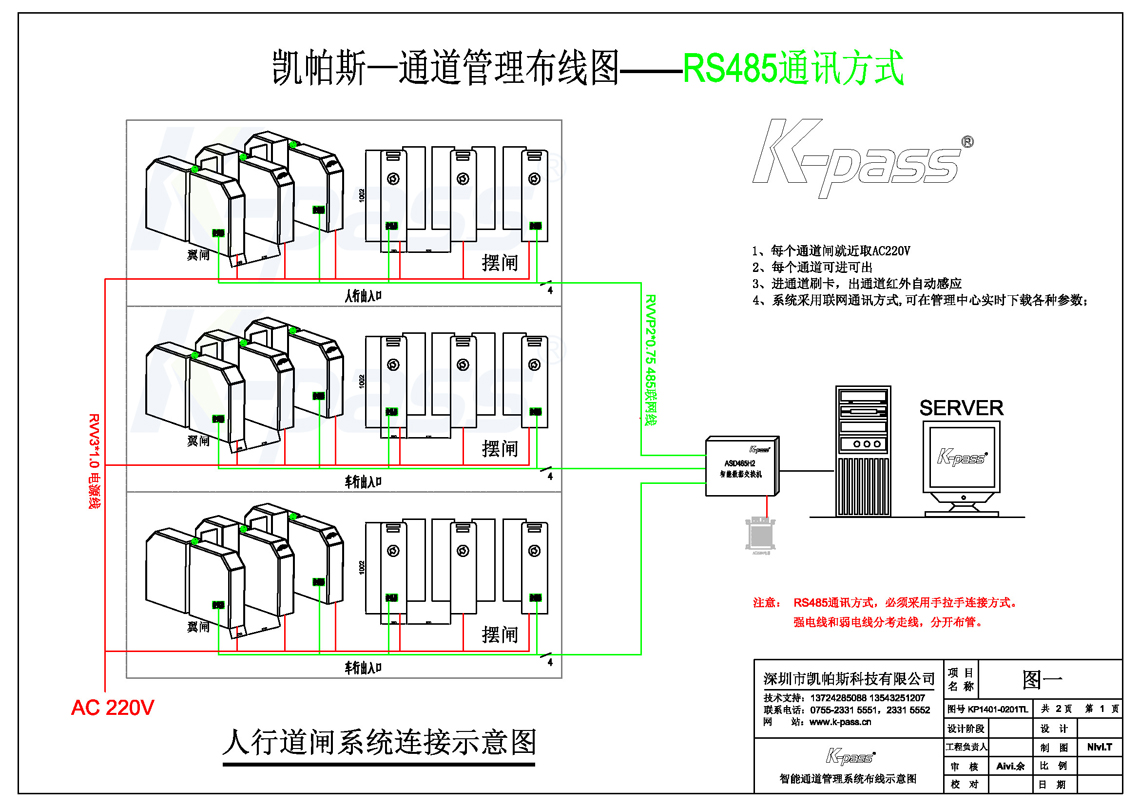

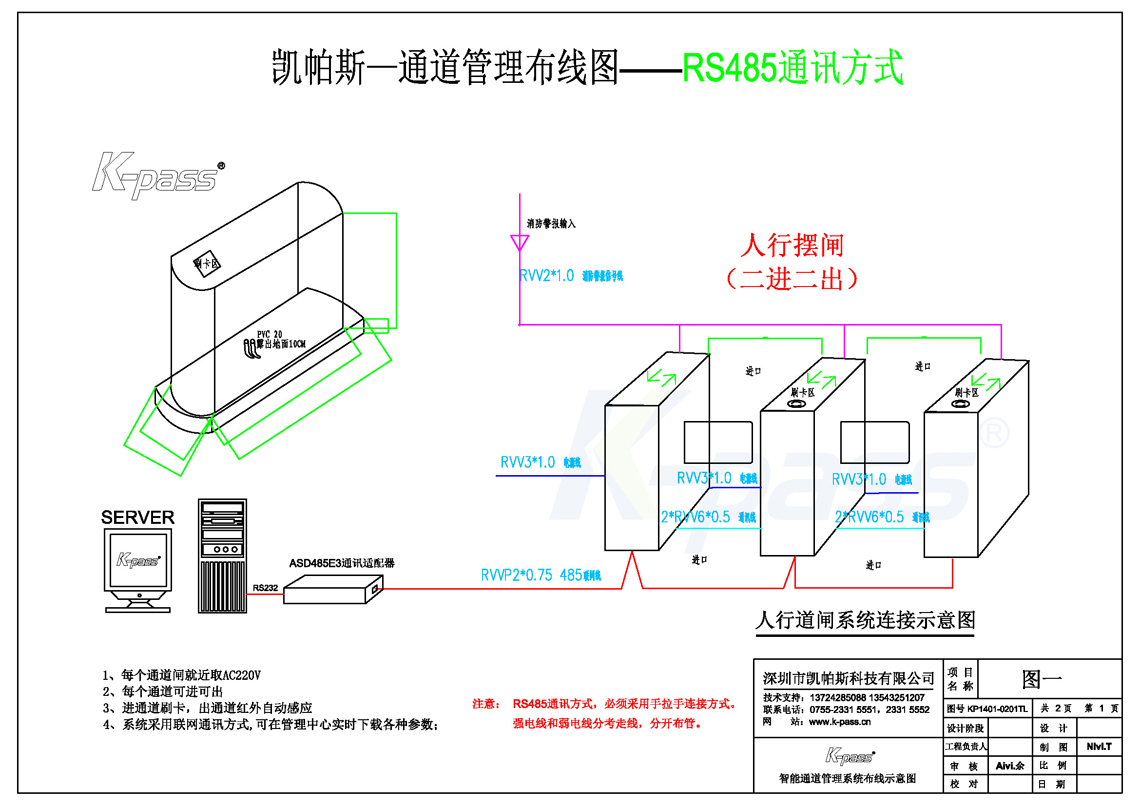

第六章  布線圖紙參考
