第一章  產品簡介

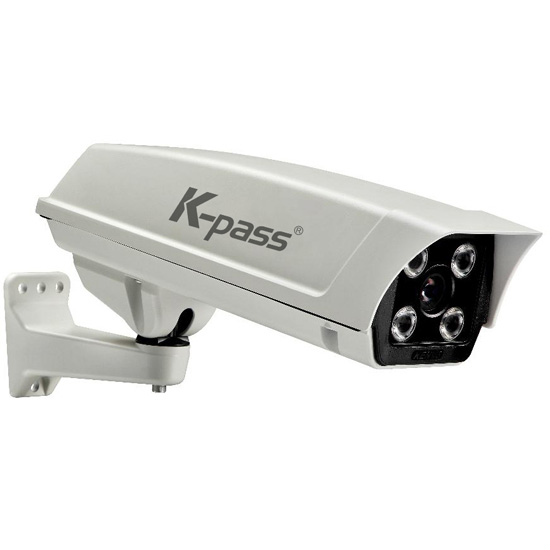

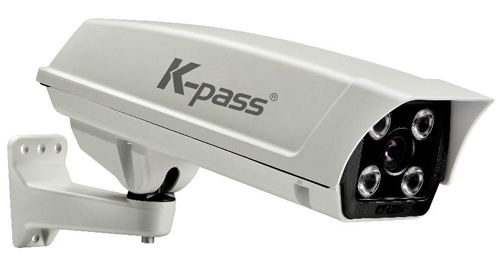

       車牌識別以及基于車牌識別的視頻測速設備采用高速芯片作為識別算法的運行硬件平臺 ，集成照明、鏡頭、攝像頭和DSP電路形成嵌入式的結構，與傳統的車牌識別系統不同，設備無需計算機即可實現車牌圖 像的采集、識別和測速，具有識別性能高、環境適應性強、安裝維護簡單等特點。無需改變目前已有的管理系統，并可添 加并運用于各類管理系統中，使其增加了車輛的車牌號碼和測速的智能識別能力，從而使整個系統更加強大，管理更加有 效。

       本產品采用嵌入式系統，以數字信號處理芯片作為算法運行的硬件平臺，所有算法固化 在硬件之中，因此可以脫離計算機實現其功能，使其具有極高的系統穩定性，并獲得了更廣闊的應用空間。

       本產品集成了車牌辨識系統所必須的所有硬件和軟件，不再需輔助的設備即可完成其功 能。在硬件上，集成了可控照明燈、光線自動調節模塊、鏡頭、圖像采集模塊、數字信號處理器、存儲器、通信模塊、溫 控模塊、單片機等；在軟件上，車牌識別及視頻測速設備集成了車牌定位、車牌字符切分、車牌字符識別、光學畸變校正 、速度誤差的非線性校正、車速測算等算法。由于采用純硬件模式使其降低了對環境的要求，可以很容易安裝、調試。

第二章  產品特點

1．對不同光照的適應能力

       由于白天、夜晚的光照環境相差很大，不同應用場地也有不同的光照環境，因此本產品 自主開發了對電子快門和曝光強度進行自動的調整的光線控制模塊，以適應不同的光照環境。

2．對自然環境的適應能力

       為適應環境溫度的變化，本產品采用了寬溫度范圍的器件，并進行了大范圍溫度變化的 實際測試，完全可以滿足較大環境溫度變化范圍的應用。對于環境溫度變化更大的地區，產品對內部溫度采取半導體溫度 調節技術加以調整，可滿足溫度變化范圍非常大地區的應用。同時具有很好的防雨、雪和高濕能力。

3．對超高速和超低速行駛車輛的適應能力

       由于采用高速算法和高速的硬件平臺，使得車輛在超高速（時速200公里以內）行駛或 超低速行駛時都能準確識別車牌號碼并測算速度，避免了雷達測速時低速誤差大和線圈測速系統不穩定的問題。

4．相對于應用系統的獨立性

       因車牌辨識技術是正在迅速發展的領域，車牌號碼識別和車牌圖片匹配的算法的性能提 升也是永無止境的研究領域，車牌辨識系統必須具有相對于應用系統獨立的特性才能在系統調整、維護、算法升級等過程 中不影響應用系統的運行，車牌辨識系統的意外損壞也不會暫停系統的正常運行。

       由于采用了嵌入式的結構形式，本產品的照明、拍攝、圖像采集、車牌辨識算法都集成 在一起，作為一個整體設備加以設計和實現。這種結構形式使得本產品同應用系統之間只通過通訊接口和通訊協議發生關 系。

5．具有很高的系統可靠性

       由于對本產品嵌入式的軟硬件結構進行了優化、綜合設計，不但增加了系統辨識車牌的 性能，也增加了系統的可靠性。由于不依賴于任何操作系統，具有很高的系統可靠性，并可在10毫秒內實現系統的復位， 不會在意外情況下延誤應用系統的運行。

第三章  產品優勢

       系統采用C/S和B/S模式相結合的方式運作，直接通過瀏覽器，使用WEB方式實現系統的 狀態查看、管理、配置及查詢打印報表等操作，和打開網頁一樣簡單，沒有使用經驗的人也能很快的熟悉使用方法，而且 能方便的實現遠距離管理。

WEB登錄界面

       越來越多的大型停車場，為了讓停車場出入順暢，會設置多個出入口，包括有人值守， 無人值守的出入口，所以對對講系統的布線、擴展、清晰度、傳輸距離等方面要求也對應提高，停車場系統使用IP網絡對 講，可以使語音更清晰，而且通過設置，可以實現票箱和任一收費工作站之間進行對講，能快速有效的處理車主遇到的各 種問題。

高清晰的實時畫面

       固定卡用戶，如果還是使用以前的刷卡放行方式，不僅通行效率低下，而且會導致出入 場體驗很差，停車場系統使用藍牙或者2.4G讀卡器，通過遠距離讀卡和高識別率的車牌識別攝像機，既可以單獨憑卡或者 車牌放行，又可以設置為卡車綁定放行，可保證了卡車對應，通過多種放行方式實現了高效率的自動放行。

       NFC功能在手機上已經相當普遍，停車場系統加入NFC手機收費的功能，只需要帶有NFC 功能的手機，安裝凱帕斯手機收費客戶端后，即可在電腦收費客戶端出現故障或者是其他需要的情況下實現手機收費放行 ，而且在不需要設置收費崗?fù)さ耐ǖ?，也可以通過手機來實現收費放行，既方便，又節省了成本。

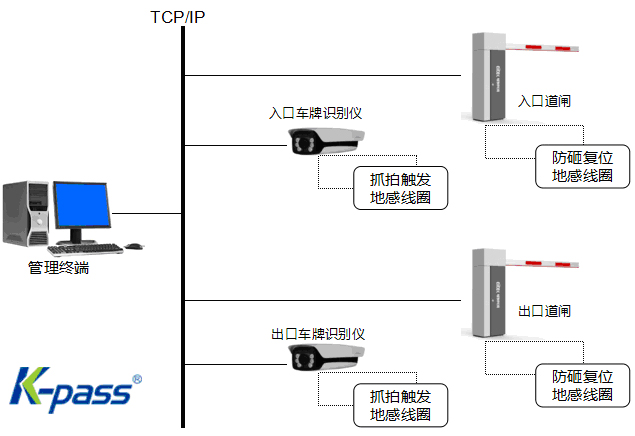

第四章  系統原理

1）臨時用戶入場流程

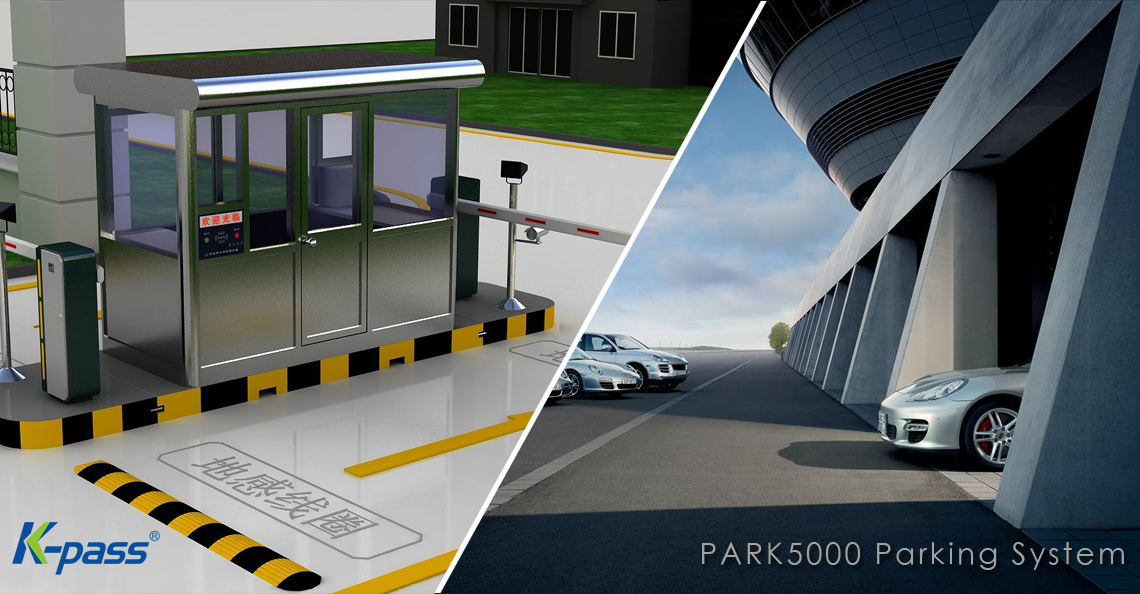

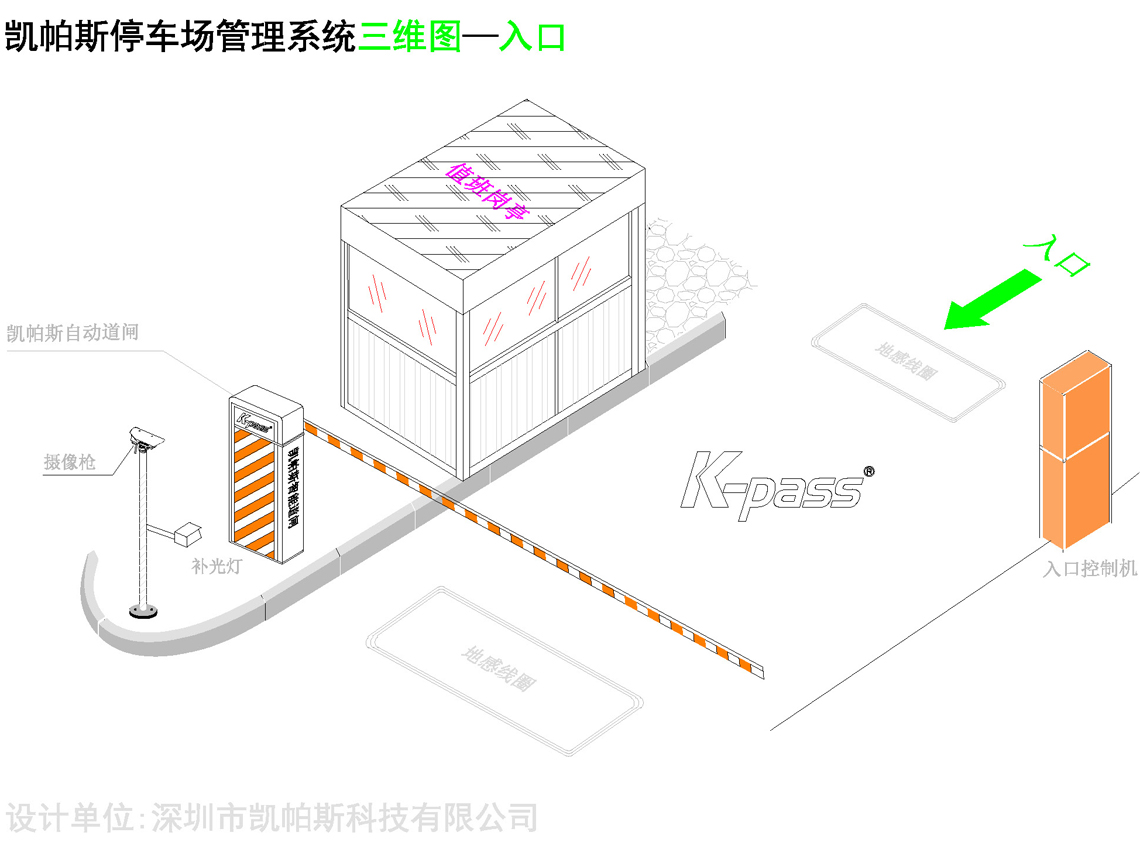

       臨時用戶驅車到達停車場入口處，觸發鋪設在通道上的觸發抓拍地感，入口車牌識別儀 自動抓拍車輛圖片，并識別車牌號，存入后臺數據庫，在確認身份信息后，操作道閘抬桿，驅車經過道閘 ，進入停車場 ，道閘自動復位。

2）臨時用戶出場流程

       臨時用戶準備離場時，讀取車牌信息，臨時車輛車牌已存入后臺數據庫，對比通過后， 道閘自動抬桿，驅車經過道閘，出停車場。

3）固定用戶進出場流程

       固定用戶車輛到達停車場出入口處，觸發鋪設在通道上的觸發抓拍地感，出入口車牌識 別儀自動抓拍車輛圖片，并識別車牌號，存入后臺數據庫，并對比是否為固定車輛，對比通過后道閘自動抬桿，驅車經過 道閘，進出停車場，道閘自動復位。

基本功能及特點：

       固定車輛全自動化管理，臨時車輛半自動化管理，減少車輛通行時間，為車主爭取時間 ，智能化管理。

       ①、 免去讀卡器安裝、維護帶來的麻煩。

       ②、 車主無須擔心用IC卡掉失造成的麻煩。

       ③、 獨特滾動式LED中文電子顯示屏提示，使車主和管理者一目了然。

       ④、 減少工作人員，效率高。

       ⑤、 省去IC卡的費用，同時無須擔心IC卡不足的問題。

       ⑥、 可與警方報警系統聯動運行，有效打擊違法車輛，協助社會治安管理。

              有防抬桿、全卸荷、光電控制、帶準確平衡系統的高品質擋車 道閘。

       ⑧、 可靠性和適應性的數字式車輛檢測系統。

       ⑨、 砸車裝置可保證無論是進場車輛或發生倒車的車輛，只要在閘桿下停留，閘桿就 不會落下。

第五章  參數介紹

       可實時識別牌照的漢字、數字、英文字母，在環境無霧和牌照清晰條件下，系統白天識 別車輛牌照概率大于98%，相應夜間車牌識別率大于96%。

       在正常城市車牌清潔程度情況下，行駛車牌無遮擋，平均字母和數字識別率可達到98% 以上，通過針對系統應用地區加強模板，可實現整牌識別率（含車牌漢字）達到98%以上。

       ★  車牌定位正確率 > 99%

       ★  捕捉車輛成功率 > 99%

       ★  識別速度 < 0.3秒(從捕捉到車輛至輸出識別結果)

       ★  適應車速范圍： < 232公里/小時

       ★  JEPG存儲數據格式，分辨率768*576，壓縮比10％～100％

       ★  每幅圖像最大字節數： <30KB

       ★  圖像象素： 768 × 576

       ★  最低照度： 0.08 LUX(彩色)

       ★  最低照度： 0.01 LUX(黑白)

       ★  圖像灰度等級： 256級

       ★  圖像彩色等級： 24位真彩色

       ★  清晰度 ： 480線

       ★  平均無故障時間： > 100000小時

       ★  適應環境溫度范圍 ：-60℃－+70℃；工作濕度：0 ～ 95%

       ★  工作電壓： 176VAC ～ 243VAC， 50Hz±5Hz

     應用系統功能：

       ★  車牌識別： 可實現全天候工作；

       ★  車輛出入數據存儲歸檔；

       ★  車牌查詢： 可進行包括 A：按出入時間查詢；     B：按車牌號 查詢；

       ★  車流統計功能： 對任意時段任意方向出入車輛進行統計，生成統計報表；

       ★  打印數據清單；

       ★  黑名單車輛實時報警功能；

第六章  施工與服務
