組成部分

 模塊單元

支持類別

前端設備

二維碼讀卡

二維碼模塊

讀卡單元模塊 （讀卡 + 密碼模塊）

其他前端設備

身份證

指靜脈

掌靜脈

人臉識別

指紋識別

溫度、濕度傳感器

控制部分

云門禁控制器

可選TCP、UDP、Http 3種協議

配件部分

出門按鈕

電插鎖

玻璃門夾

單門磁力鎖

雙門磁力鎖

磁力鎖專用支架

閉門器

電鎖專用電源

IC發卡器

云服務器

云服務器

手機APP

安卓、IOS

應用場景

實現原理

小區出入口

可以專門設置訪客自助門禁點，可以用手機掃描門口二維碼，向業主（管理中心）申請進入密碼許可。

無人值守管理

無人值守的自助設施的門禁管理，如24小時的ATM機，無人超市等。

無人值守的公益性區域，如公園、展覽館等。

分布區域大的場所

分布地域大的工廠和場地，不方便局域網布線的地方，如果方圓幾公里的化工廠的各個大門、基站、氣象站、環境監測站、電力變壓站、連鎖店、校園、主題公園等。

臨時性的公共場所

如幾天的展覽館入口。

售票、收費場所

售票分散的收費場所，如主題公園、游樂場所。如“世界之窗”。。

企業人員管理

有眾多公司單位工廠的公共入口，可以開發具有多企業登錄的管理系統。

二維碼訪客憑證

所有以上場景，都可以通過發送二維碼信息給客人，客戶收到二維碼后作為進入的憑證。

身份證+二維碼

所有以上場景，都可以自行開發服務器系統，實現各種使用身份證和二維碼信息的票務系統，根據收到的身份證和二維碼進行鑒別，鑒別中采用各種業務邏輯進行運算，從而實現各種業務需求。

方案類型

實現原理

局域網

云門禁控制器—局域網交換機—私有云(服務軟件)

英特網

云門禁控制器—局域網交換機—路由器——因特網—云服務

路由器

云門禁控制器—路由器——因特網—云服務

WIFI

云門禁控制器—AP路由器—WiFi—無線路由器——因特網—云服務

4G

云門禁控制器—4G路由器(SM卡)—4G網絡——因特網—云服務

手機

云門禁控制器—AP路由器—WiFi—手機熱點——因特網—云服務

處 理 器

PIC  ARM  32MX核 嵌入式處理器。

電源接口

1個USB供電口（5VDC），1組5V直流電源。

讀卡接口

支持2個WG讀卡器接口，支持WG2、WG34等協議，通過WEB可配置。

控制門數

1個單門雙向識別； 2個單門單向識別；

TCP接口

支持接收大數據(不大于2048字節)的傳輸，如指靜脈和指紋模塊，發送給電腦進行比對。

485接口

1、485支持語音模塊，實時現場播報合成語音，如“歡迎光臨，張經理！”，由服務器軟件控制；

2、支持485通訊傳輸，可以實現自有485設備通訊控制；

3、支持LCD屏幕顯示，實現現場屏幕顯示；

4、可外接2組溫濕度傳感器，采集溫度和濕度，設置報警范圍產生報警。

232接口

1、直接支持2個232輸入，如二維碼掃描儀、二代身份證采集儀、靜脈指紋儀、指紋模塊；

2、支持二代身份證采集儀，可以采集身份證信息，包括照片。

WIFI接口

可選WIFI通信，適應更廣泛的部署環境。

支持協議

支持TCP/IP、UDP、Http協議。

Http協議

Http協議支持域名和IP地址服務器，支持自定義URL路徑，適合云端應用開發。

其他支持

支持AES128加密，自定義秘鑰，數據更安全。

支持DHCP，自動獲取IP地址，安裝更簡單。

提供SDK開發包，以及Demo代碼。

用戶容量

無限制。

臨時開門

支持。    支持應急卡號、應急密碼、應急二維碼、應急身份證開門。

卡片復制

全系列兼容防卡片復制。

支持功能

可直接控制各個輸出繼電器的狀態；

繼電器動作時間、刷卡間隔時間可以自行通過撥碼開關設置；

具有消防信號輸入接口，當消防開關信號啟動后，門禁系統不工作，門禁恢復到打開狀態；

支持脫機運行；

數據掉電保存時間為20年。

產品名稱

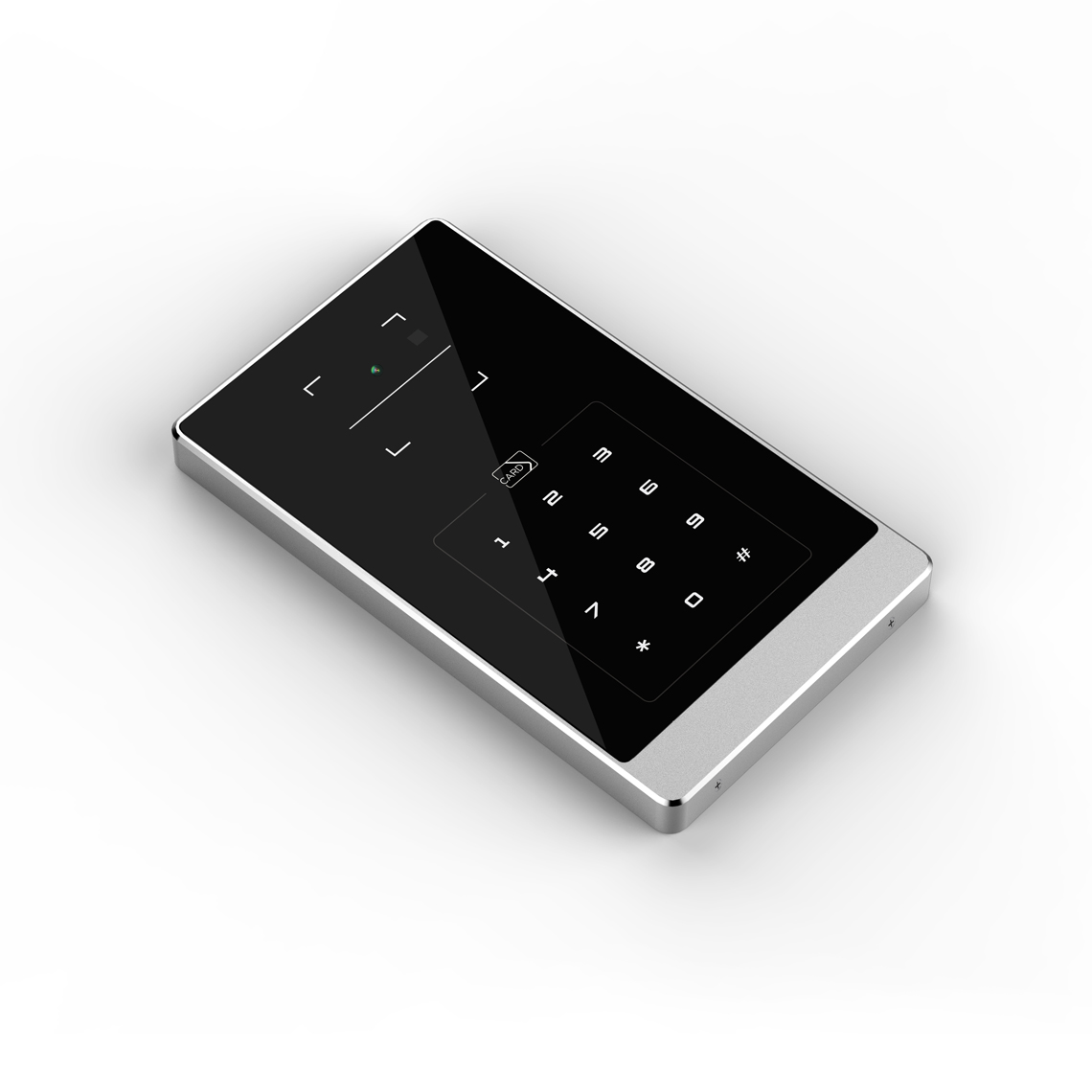

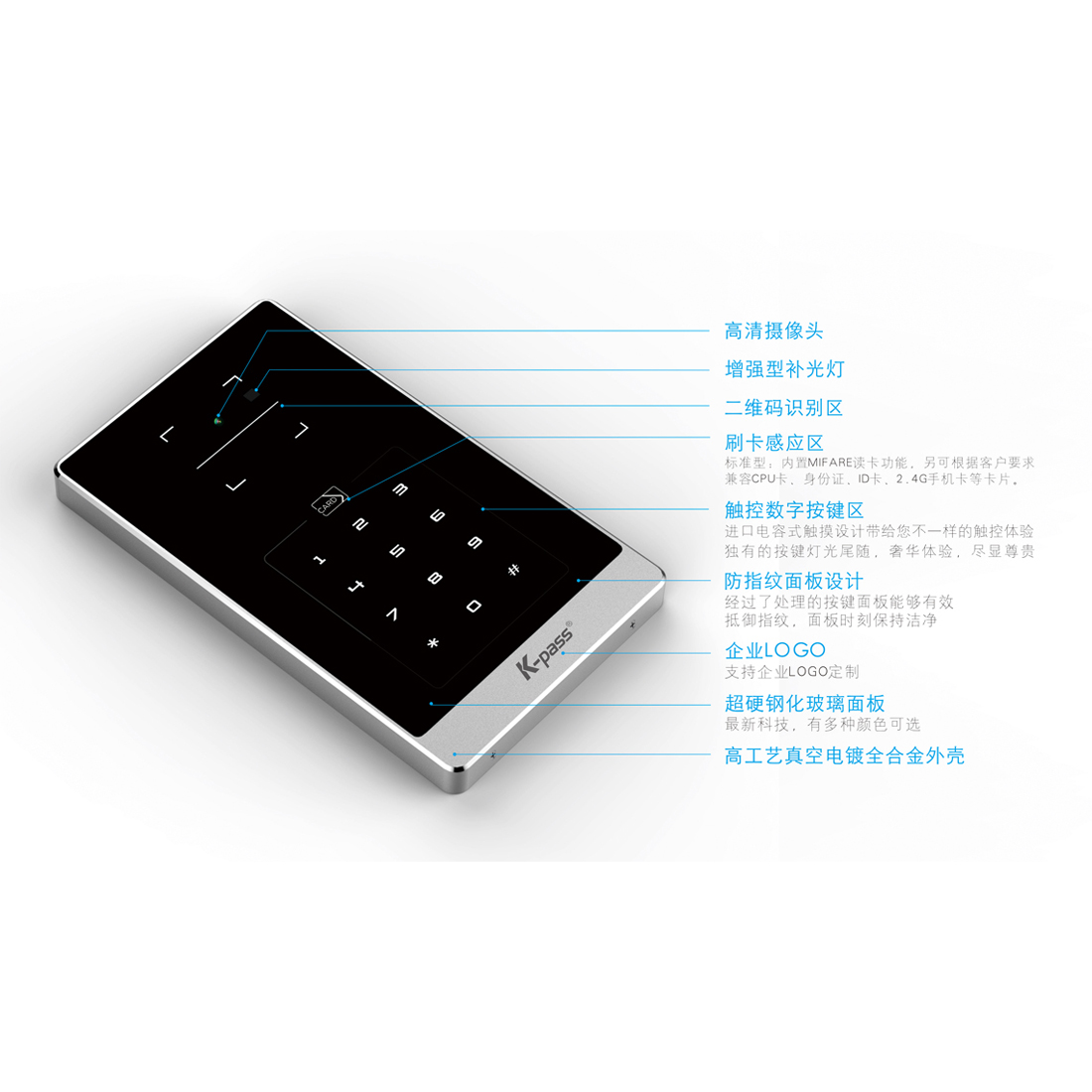

超薄型 云門禁控制器終端

識別方式

識別方式  1、二維碼、IC卡 / ID卡、密碼；

工作電壓  2、以上識別方式的任意組合

靜態電流  3、二維碼、IC卡、身證份ID號、密碼 （定制型）

感應速度  4、以上識別方式的任意組合（定制型）

工作電壓

DC 9V—15V

靜態電流

≤100 mA

感應速度

≤100 ms

EM讀卡距離

30—60 CM    與安裝環境和卡片質量有關

M1讀卡距離

20—60 CM    與安裝環境和卡片質量有關

卡號輸出格式

WG26 / WG34

工作指示

蜂鳴器、指示燈

保護措施

限流保護（自復保險絲）、半導體防雷保護、TVS保護

噪聲抗擾度

±2kV，電源和所有輸入輸出端口

瞬間干擾吸收

> 2000V / 600W / 100μS

防水等級

IP68

防雷等級

三級

工作溫度

-40℃～75℃

工作濕度

0%～95% RH  非冷凝

外殼材質

真空電鍍高端鋅合金鍛造，陽極氧化，

外觀尺寸

W 94× L 160 × H 12.5 mm

產品重量

0.9 Kg
