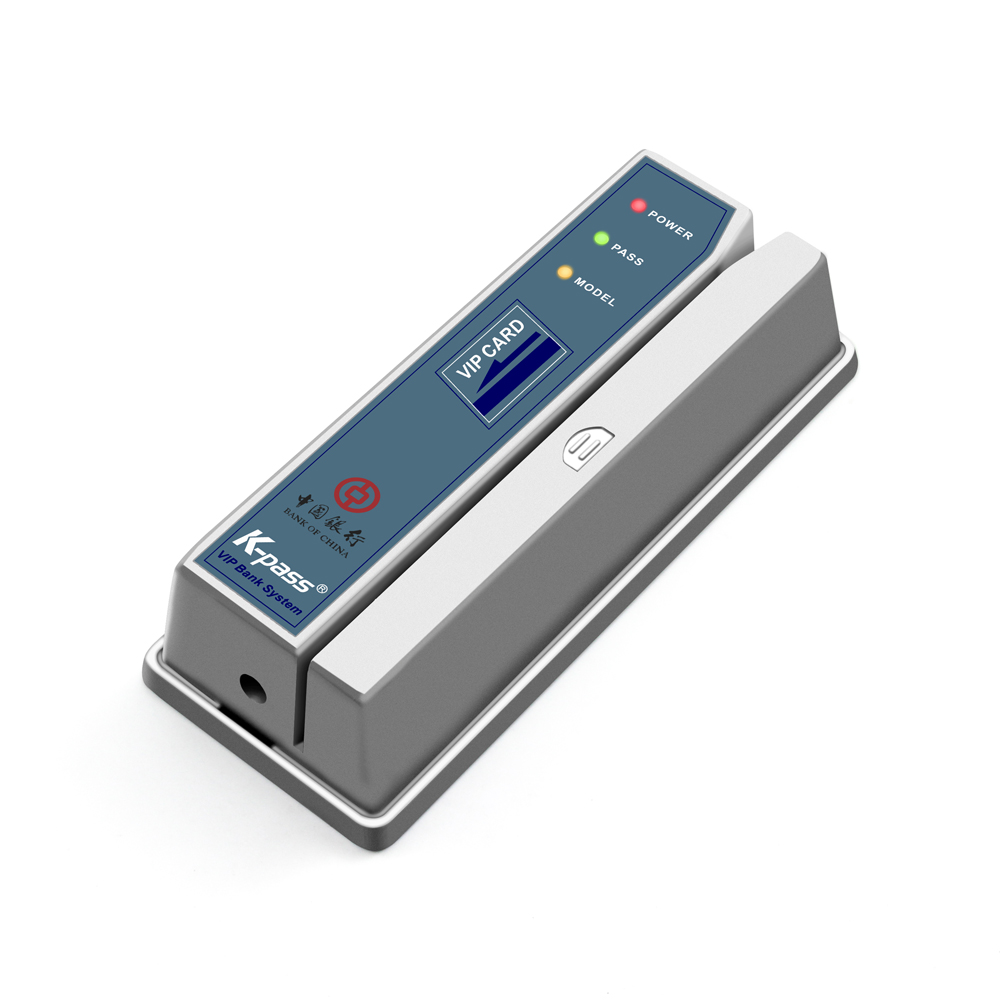

銀行卡門禁讀卡器

產品型號： MS400-B7

產品名稱：銀行卡/磁條卡專用門禁讀卡器
輸出方式： Wiegand 26 / 34
識別卡號：銀行卡表面卡號指定長度
工作電壓： DC 12V
磁卡標準： ISO7811-7815

產品介紹
規格參數
應用案例

銀行磁卡讀寫器用于讀寫磁卡、存折的磁條信息，可廣泛應用于金融、郵電、商業、交通、海關、會員卡消費和積分消費等領域。
磁卡讀卡器是用于磁卡信息讀取的設備。有磁卡讀卡機/器，磁卡閱讀機/器，磁卡刷卡機/器，磁卡刷卡槽，磁卡讀磁機/器，磁卡查詢機/器等叫法。
MS400系列讀卡器是關于韋根26接口的二磁道磁卡閱讀頭，是專門供銀行、證券和各商業領域使用的一種通用輸入設備。

型號定義

MS400-B7 讀銀行卡表面卡號的后面 7位號碼

MS400-A6 讀銀行卡表面卡號的前面 6位號碼

MS400-A3-9 讀銀行卡表面卡號的前面 3-9 位號碼

產品特點

● 磁頭閱讀符合ANSI/ISO標準；

● 專有的磁卡識別技術，適合各種銀行卡和存折；

● 具有與計算機聯機和脫機運行的特色；

● 鋅合金金屬外殼堅固耐用；

● 進口合金磁頭，超耐磨、高靈敏度；支持高低速劃卡；

● 防拆螺絲固定設計，特有防撬報警按鈕；

● 采用獨特抗干擾措施，適合各種環境安裝使用。

狀態指示

MS400系列有兩個3MM指示燈，其作用如下：

指示燈1：綠色LED，加電燈長亮，若讀磁卡正確，則閃爍一下；

指示燈2：紅色LED，加電燈熄滅，若讀磁卡錯誤，則閃爍一下。

信號定義

紅色：＋12V

黑色：信號地

綠色： DATA0

黃色： DATA1

白色：讀卡信號，低電平有效，通常是高電平，讀卡時為低電平。

標準26位韋根通訊協議：

標準韋根輸出是由26位二進制數組成，每一位的含義如下：

1 2 9 10 25 26

X X X X X X X X X X X X X X X X X X X X X X X X X X

第1位為： 2—13位的偶校驗位

第2—25位：對應于ID電子卡ID碼的低8位，

第26位為： 14-25位的奇校驗位

這26位數據在讀出器的韋根輸出線D0，D1上輸出。D0，D1在沒有數據輸出時都保持+5V高電平。若輸出為0，則D0拉低一段時間，若輸出為1，則D1拉低一段時間。

特別說明

由于磁卡第二道最長有效數字為37個字節，而韋根26只能輸出24有效位，即只有3個字節，故50XXMS只取卡數據的最后7個字節，然后轉換成BCD碼輸出。

標準26位韋根通訊協議。

標準韋根輸出是由26位二進制數組成，每一位的含義如下：

1 2 9 10 25 26

X X X X X X X X X X X X X X X X X X X X X X X X X X

第1位為2～13位的偶校驗位

第2～25位對應于ID電子卡ID碼的低8位，

第26位為14～25位的奇校驗位

工作電源	DC12V
通訊方式	RS232 RS485 WG26（磁條卡后7位） WG34（磁條卡后8位） WG50（磁條卡后12位）
通訊速率	9600 Bps
靜態功耗	32mA
動態電流	52mA
磁卡標準	ISO7811-7815
磁頭壽命	大于60萬次
允許刷卡速度	10～120cm/s
最大電流	允許最大電鎖輸出電流 3A(12V)
工作環境溫度	-42度～45度
工作環境濕度	10～90%RH
外形尺寸	140(L) × 57(W) × 33(H)mm
產品凈重	400克
