第一章 系統概述

        隨著科學技術的發展，人為的控制與管理監獄的行為將越來越落伍，取而代之的將是集信息管理、計算機控制、IC（或ID）卡、條形碼技術于一體的高科技智能數字化監獄管理系統。該系統以IC（或ID）卡、條形碼作為信息載體，利用計算機控制系統對IC（或ID）卡及條形碼中的信息做出判斷，并給各對應的設備發送控制信號以控制房門的開啟動作等，并在前端實時顯示刷卡人員的具體信息及其它統計信息等。同時將各動作時間和所使用的IC（或ID）卡的卡號等信息記錄、存儲在相應的數據庫中，方便管理人員的隨時查詢，同時也加強監獄的安全管理工作。
        在高新技術、數字化技術飛速發展的今天，管理的“多媒體、數字化、全方位”是監獄管理系統的發展方向，是實現“科技強警，向科技要警力”的重要途徑。CARDPASS 凱帕斯®為使新建成的監獄做到高標準、規范化、數字化，符合現代文明監獄規范要求，設計采用目前一流的出入口管理設備及IC（或ID）卡、條形碼采集識別設備。力求形成一套管理先進、科學嚴密的罪犯出收工網絡管理系統。并要求以高智能化的系統支持，使其在應用上具有很強的可操作性和實用性。
        監獄 看守所、戒毒所是關押案犯及實施戒毒的主要場所之一。監所及戒毒所門禁系統的建設和使用，將為看守所及戒毒所的監管工作注入科學化管理的新觀念，為各方面工作構建科技含量較高的操作平臺，為監所、戒毒所管理水平達到新世紀的高、新層次打造基礎。
        門控及監管系統相結合的方式來完善監獄管理體系，是世界發達國家普遍選用的一種高科技手段，也是我國監獄管理的首選，由此替代了傳統落后的監獄管理。K-pass監獄門禁管理系統它實現了變被動防止為主動監防，變繁瑣勞動為簡單操控，變危險管理為安全管理，使各個環節有據可查。由此實現監獄管理現代化。

第二章 規范性引用文件

2.1 監獄建設標準（建標139-2010 ）
2.2 出入口控制系統技術要求（GA/T 394-2002）
2.3 安全防范工程技術規范（GB50348-2004）
2.4 全國監獄信息化建設規劃（司法通[2008] 124號）
2.5 監獄信息化應急指揮聯動系統業務與技術規范（SF 03006-2012）
2.6 關于加強監獄AB門建設的通知（司法通[2010] 27號）
2.7 關于加強監獄安全管理若干規定（司法通[2009] 179號）
2.8 監獄管理軟件評測標準（試行）（司獄字[2008] 209號）
2.9 監獄網絡系統建設規范（HNJYXXHGF-001-WL-1.0）
2.10 監獄監控系統建設規范（HNJYXXHGF-002-JK-1.0）

第三章 定義與術語

3.1 系統定義

        監獄門禁系統是指對監獄日常安全監管工作中所涉及“門”的禁止權限，是對“門”的戒備防范。這里的“門”，廣義來說，包括能夠通行的各種通道，含人行AB門、車行AB門、通道門、監舍門、辦公區域門等。因此，門禁系統是對人和車輛進出的一種重要管理手段，主要是管理人員和車輛的進出權限。

3.2 功能術語

        3.2.1 AB門互鎖
        AB門互鎖是指在監獄監管區大門通道中的某兩扇門定義為A門和B門。且A門與B門不能同時開啟。
        3.2.2 虛擬換證
        虛擬換證是指通過把AB門分成兩個區域，利用管理軟件將同一張門禁卡賦于A區或B區域刷卡通行權。
        3.2.3 卡片防回傳
        卡片防回傳是指為了防止特殊區域門禁節點的進出時，前面通過的人將卡片回傳給后面的人再次刷卡通過的一種機制。
        3.2.4 脅迫碼告警
        脅迫碼告警是指在監獄警察被服刑人員挾持時，在刷卡器上輸入脅迫密碼，開啟門的同時系統會發出脅迫告警的功能。
        3.2.5 異常告警
        異常告警是指在異常情況下可以通過門禁軟硬件來實現PC軟件報警、語音聲光報警、聯動報警。這里的異常告警包含：無效卡、無效密碼、無效時間段、超時未關、暴力開門、脅迫開門、違反AB門互鎖、違反防回傳，違反虛擬換證、系統戒嚴、系統全開、系統斷網、設備防拆、消防告警等。
        3.2.6 一鍵戒嚴
        一鍵戒嚴是指在出現緊急告警時，值班民警可以通過戒嚴按鈕或軟件快捷鍵，對監獄部分或全部門禁進行強制關閉。
        3.2.7 門禁卡
        指門禁系統的識別依據，可為IC卡、ID卡或指紋、虹膜等生物識別。
        3.2.8 門禁控制器
        門禁系統的核心，一般由一臺微處理機和對應的外圍電路組成，主要控制門禁系統電鎖的開關門動作，校驗門禁卡中的有效信息。
        3.2.9 生物識別
        指系統前端的識別工具，包括但不限于人臉識別、指紋識別、虹膜、手指靜脈、掌型儀等。
        3.2.10 障礙門
        指多門互鎖通道管理中的一道門，其特點是控制人流數量和通行速度，一般限制為單人通行，常見為三輥閘、擺閘、翼閘、旋轉門等設備。
        3.2.11 防沖撞裝置
        指控制車輛通行的管理設備，常見為道閘、自動升降機、路障機、破胎器、防撞柱等等。

第四章 監獄門禁系統的組成及管理架構

4.1 監獄門禁系統的組成
        凱帕斯監獄門禁系統一般由人員登記管理子系統、人行通道門禁管理子系統、車行通道門禁管理子系統、監舍門門禁管理子系統、辦公區域門禁管理子系統、在線巡更管理子系統、民警考勤管理子系統等組成。監獄門禁系統的組成結構見圖（1）所示：
        圖（1） 監獄門禁系統組成結構圖

4.2 監獄門禁管理平臺的架構
■ 監獄門禁管理平臺由監獄局管理平臺與監獄門禁管理平臺構成。
■ 監獄局門禁管理平臺由監獄局門禁數據服務中心、省監獄局門禁管理中心和網絡傳輸通道構成。
■ 監獄門禁管理平臺由監獄門禁數據服務中心、監獄門禁管理中心、分控中心、控制單元和網絡傳輸通道構成。
■ 監獄門禁管理平臺架構見圖（2）所示：

圖（2）監獄門禁管理平臺架構圖

■ 監獄局門禁管理中心是指負責管理全省各監獄的門禁系統的監管，可實時查看各監獄門禁系統的使用情況和告警信息。
■ 省監獄局門禁數據服務中心負責收集全省各監獄門禁系統的使用信息，并對各類告警日志進行備份和存儲的數據存儲單元。
■ 監獄門禁管理中心負責監獄門禁系統的統籌管理，負責各門禁節點的權限設置及告警處理等日常監管的管理中心。
■ 監獄門禁數據服務中心負責全監獄的門禁的用戶數據、進出記錄、告警信息的存儲單元，同時負責向省監獄局門禁管理平臺提供數據上報。
■ 監獄分控中心根據監獄相對獨立的區域劃分的管理單位，比如對二大門、分監區和樓層等區域的劃分， 主要通過管理電腦和管理軟件負責對本區域控制單元設備的管控工作。
■ 監獄控制單元面向具體的門禁控制對象，完成數據的采集和必要的控制功能的設備?？刂茊卧T禁控制器、生物識別設備(包括人臉識別、指紋提取等生物識別)、CPU讀卡器、專用電控鎖、紅外、門磁、開門按鈕、智能卡、專用電源和發卡器等組成。

第五章 監獄門禁子系統的組成及架構

        凱帕斯監獄門禁管理系統中一般均由多個子系統組成，分布于監獄的各個區域，按功能和區域的不同分為下列門禁子系統：1.人員登記管理系統。2.人行通道門禁管理系統；3.車行通道門禁管理系統；4.監舍門門禁管理系統；5.辦公區域門禁管理系統；6.在線巡更管理系統；7.民警考勤管理系統。各監獄可根據自身實際情況統一規劃、分步實施。

5.1 人員登記管理系統的組成及架構
        門禁管理系統的使用，首先要進行人員信息采集、配置權限并發卡。人員登記管理中心的主要任務是采集使用人員的身份信息、生物特征信息；分配權限以及發卡等工作。人員登記管理中心應配備登記管理電腦、登記客戶端軟件、登記攝像機、身份證讀卡器、生物識別特征采集儀、發卡器及CPU智能卡。系統架構見圖（3）所示：
圖（3）登記管理中心系統架構
        對于監獄民警一般采集其姓名、性別、出生日期、部門、警號、照片、生物識別特征等信息；對于外來人員一般采集其姓名、性別、二代身份證、照片、生物識別特征、關聯民警、進監事由等信息；涉及外來車輛的須采集其駕駛員姓名、性別、二代身份證、照片、駕照、車牌號碼、生物識別特征、關聯民警信息、進監事由等信息。
        監獄民警采用一次登記長期有效，有效期內正常使用的方式進行管理。如出現監獄民警調離或遺失情況，需要及時通知登記管理中心，辦理注銷或補卡事宜。
        監獄外來人員采用按次進出登記核發臨時卡的方式進行管理，發卡時設定有效權限及有效期。如出現外來人員進出監區時發生卡片遺失現象，須立即通知登記管理中心給予注銷。因特殊原因，需要延長臨時卡有效期的，須經監獄主管領導批復后辦理。

5.2 人行通道門禁系統的組成和架構
        人行通道門禁系統主要包括監獄AB門、接見出入口和監舍通道門禁系統。其中監獄AB門是重點監管區域。
（一）監獄AB門的人行通道門禁系統
        凱帕斯監獄AB門的人行通道門禁系統主要由人行通道管理電腦、系統監測比對軟件、虛擬換證軟件、換證讀卡器、門禁控制器、密碼鍵盤讀卡器、生物特征識別儀、防尾隨全高閘、門（電動門）、電控鎖、門磁、開門按鈕、授權按鈕、戒嚴按鈕、CPU智能卡、供電系統和網絡通訊單元所組成。系統架構見圖（4）所示：

圖（4）人行通道門禁系統架構圖

       凱帕斯在建設監獄AB門人行通道門禁系統時，應充分考慮武警監門哨執勤系統的建設，按照有關規定，給予武警監門哨必要的管理權限，加強同駐監武警部隊聯防處突能力。監獄AB門的人行通道門禁系統應具備AB門互鎖、多門互鎖、防尾隨、AB卡等級置換、應急戒嚴裝置；軟件具備人員出入自動統計，超時未出告警等功能。

（二）會見出入口的人行通道門禁系統
       監獄會見出入口的人行通道門禁系統主要用于罪犯家屬從外部區域進入等候會見區域時，對其身份進行有效地鑒別、審核、控制。其系統由人行通道管理電腦、二代身份證讀卡器、門禁控制器、生物特征識別儀、防尾隨全高閘、門（電動門）、電控鎖、門磁、開門按鈕、授權按鈕、CPU智能卡、供電系統和網絡通訊單元所組成。
       在建設接見出入口人行通道門禁系統時，要注意危禁品檢測系統的配套建設，防止危禁品從接見通道流入監內。
（三）監區通道門禁系統
       監區通道門禁系統主要指監區主出入口、監舍樓出入口、監舍走廊出入口的門禁系統。其系統主要由監區通道門禁管理電腦、門禁管理軟件、門禁控制器、密碼鍵盤讀卡器、生物特征識別儀、門（電動門）、電控鎖、門磁、開門按鈕、戒嚴按鈕、CPU智能卡、供電系統和網絡通訊單元所組成。
5.3 車行通道門禁系統的組成及架構
       車行通道門禁系統是指對AB門車行通道的門禁進行管理的系統，主要由車行通道管理電腦、車輛識別軟件、門禁控制器、密碼鍵盤讀卡器、防沖撞裝置、生物特征識別、生命探測儀、門（電動門）、門磁、開門按鈕、授權按鈕、戒嚴按鈕、CPU智能卡、供電系統和網絡通訊單元所組成。系統架構見圖（5）所示：

圖（5）車行通道門禁系統架構圖

        車行通道門禁系統應具備車行AB門互鎖、防沖撞裝置。有條件的單位可加強車輛識別（車牌識別、車底掃描對比）和活體檢測（生物特征識別、生命探測儀）方面的建設。對進出車行通道的人員和車輛進行嚴格的檢查，避免出現服刑人員藏匿、夾帶于車輛中越獄的安全隱患。
5.4 監舍門門禁系統的組成及架構
        監舍門門禁系統是位于監區內部相對獨立的區域，一般由分監區管控中心、樓層管控中心組成。監舍門門禁系統主要由值班室管理電腦、監舍門管理軟件、門禁控制器、密碼鍵盤讀卡器、授權讀卡器、門（電動門）、電控鎖、門磁、開門按鈕、授權按鈕、戒嚴按鈕、CPU智能卡、供電系統和網絡通訊單元所組成。 系統架構見圖（6）所示：

圖（6）監舍門門禁系統架構圖

         監舍門門禁系統可在分監區值班室或樓層值班室進行集中管理，減少民警和服刑人員接觸的機會，保障值班民警的生命安全。一般采用值班室雙卡授權開啟全部監舍門、部分監舍門、單個監舍門的模式。同時也可選擇前端申請，值班室遠程授權的模式開啟監舍門。

5.5 辦公區域門禁系統的組成及架構
        辦公區域是行政辦公場所，部分辦公室具備一定的私密性和安全性，出入辦公區域的主要通道應安裝門禁管理模塊，限制人員的進出。辦公區域門禁系統主要由辦公區門禁管理電腦、門禁管理軟件、門禁控制器、密碼鍵盤讀卡器、生物特征識別儀、門（電動門）、電控鎖、門磁、開門按鈕、戒嚴按鈕、CPU智能卡、供電系統和網絡通訊單元所組成。系統架構見圖（7）所示：

圖（7）辦公區域門禁系統架構圖

      辦公區域可在辦公樓主要出入口、電梯、檔案管理室、機房等區域安裝門禁模塊。各監獄根據實際需求，進行合理規劃和建設。

第六章 監獄門禁系統軟硬件功能

6.1 系統軟件功能
6.1.1人員登記管理軟件
（1）人員權限管理功能：
權限管理：系統軟件應具備清晰的權限管理機制，進入系統須要求用戶名、密碼驗證。實行用戶不同等級，所享有操作權限和操作功能不同，可具體到部門、管控區域、門、人相關聯數據的管理。
時間管理：系統軟件應具備完善的時間段管理機制，可根據門、人分配不同的時間段規則，時間以分鐘為最小單位。
(2)核發卡片功能
民警發卡： 系統軟件應具備民警卡發卡功能，支持民警信息的一次性導入，并根據民警所述部門及權限進行生物識別信息采集、授權并核發民警通行卡功能。
臨時登記： 系統應具備臨時人員登記管理機制，可進行臨時人員身份信息登記、事由登記、生物識別信息采集、關聯干警信息登記、授權發卡功能。臨時人員可憑二代證及監獄領導審批辦理臨時卡。臨時卡僅具有人行AB門通行權限，無辦公區域、監區內通道、監舍門門禁的通行權限。建議綁定外來人員和接待民警的關聯關系，外來人員進出全高閘時可對其陪同民警進行關聯認證。
（3）系統日志功能
日志功能：系統軟件應具備自動生成操作日志并存儲于數據庫，支持日志的查詢和報表打印功能。

6.1.2系統數據中心
（1）數據存儲備份功能：
儲存功能：系統軟件應具備數據自動識別分類存儲機制，自動存儲來自各門禁子系統上傳的數據，并具備數據自動備份功能。
（2）數據傳輸功能：
傳輸功能：系統軟件應具備客戶端軟件、數據庫、硬件設備的數據傳輸功能。可自動下發已授權的用戶信息至控制模組，能實時執行管理端刪除用戶權限的指令。同時可執行來自安防平臺或各客戶端發送的控制命令的傳輸?？蓪崟r轉發來自硬件設備上報的使用信息、告警信息功能。
（3）數據共享功能：
數據共享：系統軟件應具備數控共享接口，并提供SDK開發包，將數據集成到其他系統或平臺中。
（4）系統日志功能
日志功能：系統軟件應具備完善的日志生成機制，全面記錄門禁平臺系統的運行情況和操作指令，并完整的存儲于數據庫中。

6.1.3人行通道及辦公區域門禁管理軟件
（1）電子地圖功能
狀態顯示：系統應具備電子地圖顯示設備運行情況，軟件的電子地圖功能支持AutoCAD文件的導入、三維地圖的導入。
（2）信息顯示及統計功能
人員信息顯示：系統軟件應具備進出人行通道節點刷卡人員信息的實時顯示，可顯示人員照片、姓名、性別、部門、證件號碼、通行節點、通行時間、關聯民警等信息。
數據統計：系統軟件應具備刷卡進出人員信息統計，可實時對監獄內各區域的警力進行統計，當警力低于警戒值時自動進行告警提示。同時，可在每天設定的時間統計超時未出監區的外來人員，并可顯示超時未出外來人員數據及身份信息。
（3）授權、控制功能
授權管理：當節點被設置了刷卡后需要值班人員授權方能開啟時，系統應支持來自節點的授權申請的本地授權提示和遠程授權的授權功能。
控制功能：系統軟件應具備緊急情況下的軟件一鍵戒嚴功能，此種方式的戒嚴只能通過軟件取消。
電子換證功能：系統軟件應具備AB卡等級置換功能，實現電子虛擬換證功能，換證后方可進出監區的人行通道。
（4）告警提示功能
節點告警：系統軟件應具備來自節點的告警提示，可區分無效卡、無效密碼、錯誤時間段、超時未關、暴利開門、違反AB門互鎖、設備防拆、防回傳、脅迫碼、設備丟失、硬件戒嚴、硬件全開、消防告警的顯示，支持播放聲音進行提示值班民警。
操作告警：系統軟件應具備軟件遠程戒嚴告警和遠程全開告警，并在電子地圖中用顯著圖標進行區分。人行AB門是重點管控區域，不支持遠程全開和消防全開。
網絡連接告警：系統軟件應具備網絡出現中斷異常時，系統能自動提醒值班人員，并支持系統自動重連功能。
（5）系統日志功能
系統日志：系統軟件應具備自動生成操作日志并存儲于數據庫，支持日志的查詢和報表打印功能。

6.1.4 車行通道門禁管理軟件
（1）電子地圖功能
狀態顯示：系統軟件應具備電子地圖顯示設備運行情況，軟件的電子地圖功能支持CAD文件的導入、三維地圖的導入。
（2）信息顯示及統計功能
人員信息顯示：系統軟件應具備進出車行通道節點刷卡人員信息的實時顯示，可顯示人員照片、姓名、性別、部門、證件號碼、通行節點、通行時間、車牌號碼、關聯民警等信息。
人員通行統計：系統軟件應具備刷卡進出車行通道人員信息的統計，并能及時就超時未出外來車輛進行提示告警。
（3）授權、控制功能
授權管理：當節點被設置了刷卡后需要值班人員授權方能開啟時，系統應支持來自節點的授權申請的本地授權提示和遠程授權的授權功能。
控制功能：系統軟件應具備緊急情況下的軟件一鍵戒嚴功能，此種方式的戒嚴只能通過軟件取消。
（4）告警提示功能
節點告警： 系統應具備來自節點的告警提示，可區分無效卡、無效密碼、錯誤時間段、超時未關、暴利開門、違反AB門互鎖、設備防拆、防回傳、脅迫碼、設備丟失、硬件戒嚴、硬件全開、消防告警的顯示，支持播放聲音進行提示值班民警。
操作告警： 系統應具備軟件遠程戒嚴告警和遠程全開告警，并在電子地圖中用顯著圖標進行區分。車行AB門是重點管控區域，不支持遠程全開和消防全開。
網絡連接告警： 系統軟件應具備網絡出現中斷異常時，系統能自動提醒值班人員，并支持系統自動重連功能。
（5）系統日志功能
系統日志：系統軟件應具備自動生成操作日志并存儲于數據庫，支持日志的查詢和報表打印功能。

6.1.5 監舍門禁管理軟件
（1）電子地圖功能
狀態顯示：系統軟件應具備電子地圖顯示設備運行情況，軟件的電子地圖功能支持AutoCAD文件的導入、三維地圖的導入。
（2）信息顯示及統計功能
人員信息顯示：系統軟件應具備進出人行通道節點刷卡人員信息的實時顯示，可顯示人員照片、姓名、性別、部門、證件號碼、開啟節點、開啟行時間、等信息。
節點開啟統計：系統軟件應具備通過遠程雙卡開啟監舍門的信息統計，并可實時向監控指揮中心進行反饋。
（3）遠程控制功能
雙卡遠程開啟：系統軟件應具備分監區或樓層值班室雙卡開啟轄區內全部、部分、單個監舍門，減少值班民警在監管過程中同服刑人員的接觸，保障值班民警的人身安全。同時系統兼容前端申請+值班室遠程刷卡授權的模式進行開啟監舍門的管理模式。
控制功能：系統應支持緊急情況下的軟件一鍵戒嚴功能，此種方式的戒嚴只能通過軟件取消。
（4）告警提示功能
節點告警： 系統軟件應具備來自節點和授權終端的告警提示，可區分無效卡、錯誤時間段、超時未關、暴利開門、設備防拆、脅迫碼、設備丟失、硬件戒嚴、硬件全開、消防告警的顯示，支持播放聲音進行提示值班民警。
操作告警： 系統應支持軟件遠程戒嚴告警和遠程全開告警，并在電子地圖中用顯著圖標進行區分。
網絡連接告警： 系統軟件應具備網絡出現中斷異常時，系統能自動提醒值班人員，并支持系統自動重連功能。
（5）系統日志功能
系統日志：系統軟件應具備自動生成操作日志并存儲于數據庫，支持日志的查詢和報表打印功能。

6.2 系統硬件功能
6.2.1 門禁數據服務器及管理電腦

（1）門禁系統服務器
門禁系統的數據存儲應優先選用專業的數據服務器，避免用PC或工控機代替數據服務器造成數據的丟失現象。
服務器配置要求：
產品選型：塔式或機架式
操作系統：Windows Server 2008 R2及以上版本
處理器：英特爾?至強?2603及以上配置
內存：8GB
RAID配置：RAID5
硬盤：1TB 3塊
數據庫：Microsoft SQL Server 2012

（2）管理電腦
管理電腦配置要求：
操作系統：Windows7標準版
處理器：英特爾?i7?
內存：4GB
硬盤：500GB
顯卡：1G獨立顯卡
顯示器：23.6英寸
鍵鼠：USB標準鍵鼠

6.2.2 門禁CPU智能卡
CPU卡參數：
通過國密局認證的非接觸CPU智能卡

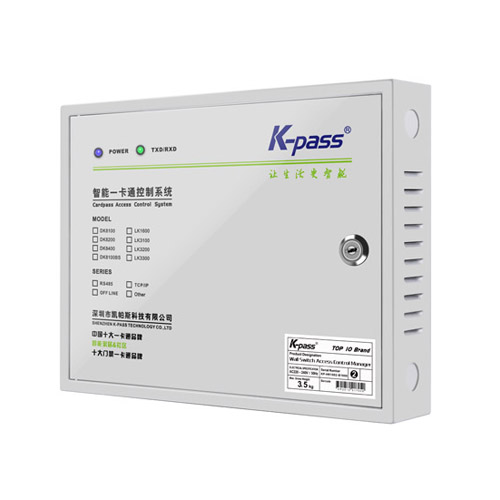

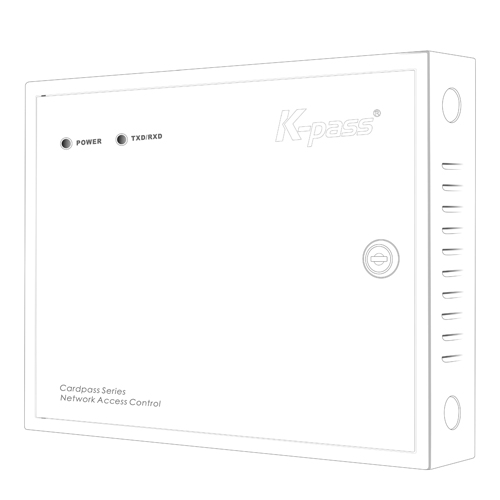

6.2.3 門禁控制器
（1）門禁控制器功能要求：
具備至少128個節假日設定，閏年時間可自動調整；
具備設備故障自檢、并具有聲音及燈光指示功能；
具備AB門互鎖、多門互鎖；
具備防回傳功能；
具備擴展巡更模塊功能；
具備刷卡、刷卡+密碼、刷卡（加密碼）+本地（遠程）授權、雙人雙卡認證；
支持韋根26、韋根34通訊模式的生物識別接入；
具備無效卡、無效密碼、無效時間段、違反AB門互鎖、違反防回傳、戒嚴、全開、超時未關、暴利開門、脅迫碼等告警信息上報；
具備控制讀卡器的工作模式及虛擬換證功能；
具備監控聯動、消防聯動功能。
（2）門禁控制器參數要求：
同PC的主通訊模式：TCP/IP、RS485、RS232
同擴展模塊的通訊模式：RS485
同讀卡器通訊模式：RS485、韋根26、韋根34
卡片存貯數：3萬張
記錄存貯數：40000條
工作電壓：AC12V-24V，DC18-36V
額定功率：＜5W
工作溫度：－40℃～85℃
相對濕度：10%-80%
（3）門控模塊
功能要求：
■ 具備單門、雙門控制切換；
■ 具備設備故障自檢、并具有聲音及燈光指示功能；
■ 具備AB門互鎖；
■ 具備刷卡、刷卡+密碼、刷卡（加密碼）+本地（遠程）授權、雙人雙卡認證；
■ 支持韋根26、韋根34通訊模式的生物識別接入；
■ 具備控制讀卡器的工作模式及虛擬換證功能；
■ 具備監控聯動、消防聯動功能。
技術參數：
■ 同控制器主通訊模式：RS485
■ 同讀卡器通訊模式：RS485、韋根26、韋根34
■ 工作電壓：AC12V-24V，DC18-36V
■ 額定功率：＜5W
■ 工作溫度：－40℃～85℃
■ 相對濕度：10%-80%

6.2.4 門禁讀卡器
（1）門禁讀卡器功能要求：
■ 具備讀取通過國密局認證的非接觸式CPU智能卡功能；
■ 具備密碼輸入功能；
■ 具備脅迫碼輸入功能；
■ 具備多卡認證輸入功能；
■ 具備電子換證功能；
■ 具備防拆報警功能；
■ 具備電源反接保護功能；
■ 具備斷網及故障提示功能。
（2）門禁讀卡器技術參數要求：
■ 通訊模式：RS485、韋根26、韋根34
■ 讀卡類型：CPU卡
■ 讀卡距離：5-10厘米
■ 工作電壓：DC12V
■ 額定功率：＜3W
■ 工作溫度：－40℃～85℃
■ 相對濕度：10%-80%
■ 指示燈顏色：紅色、綠色、藍色

6.2.5 門禁發卡器
■ 門禁發卡器具有卡片信息讀寫功能，同時也適用于虛擬換證軟中使用。
（1）發卡器功能要求：
具備讀寫通過國密局認證的FM12AG08非接觸式CPU智能卡功能；
具備電子換證功能；
（2）發卡器技術參數要求：
通訊接口：USB或RS232
讀卡類型：CPU卡
讀卡距離：3-5厘米
工作電壓：DC5V
額定功率：＜1W
工作溫度：－40℃～85℃
相對濕度：10%-80%

6.2.6 生物識別設備
這里的生物識別設備包含人臉機、指紋識別機、指靜脈識別儀、掌靜脈識別儀、掌紋識別儀、虹膜識別儀等生物特征識別設備。在同門禁系統的接入中，應盡量使用韋根34格式輸出，避免使用韋根26格式造成重復卡號的發生。
（1）生物識別設備功能要求：
■ 具備讀取國密認證的CPU卡讀卡模塊；
■ 具備輸出韋根26、韋根34通訊接口；
■ 具備聯網遠程管理模式；
■ 具備刷卡+生物識別雙重認證功能；
■ 具備防拆報警功能。
生物識別的技術參數要求：
因各廠家設計的硬件參數存在差異，在滿足上述對生物識別設備功能要求的情況下，優先選用通過公安部技防檢測或其他權威機構檢測的產品。

6.2.7 防尾隨全高閘
全高閘是監獄人行通道中重要的防尾隨裝置，在進出全高閘時適用刷卡進，刷卡+生物識別出的管控模式，通道出應靠近民警值班室一側。
（1）防尾隨全高閘功能要求：
■ 具備防尾隨作用，一次只能一人通行；
■ 具備斷電應急鑰匙開啟功能；
■ 具備單向通行及雙向通行功能；
■ 具備系統自檢功能，方便使用及維護。
（2）防尾隨全高閘技術參數：
■ 材質：304不銹鋼
■ 旋轉角度：90度
■ 單閘桿承重力：200KG
■ 工作電壓：DC24V
■ 額定功率：≤150W
■ 工作溫度：－150℃～60℃
■ 相對濕度：10%-90%

6.2.8 電控門鎖
（1）電控鎖功能要求：
■ 具備斷電鎖定，上電防開功能；
■ 具備應急機械鑰匙開啟功能；
■ 具有一定的抗破壞力；
（2）電控鎖技術參數要求：
因各廠家設計的電控鎖參數存在差異，在滿足上述對電控鎖功能要求的情況下，優先選用通過公安部技防檢測或其他權威機構檢測的產品。
建議采用上電防開，斷電閉的電控鎖。

6.2.9 車行防撞裝置
車行通道須安裝防撞樁、破胎阻車器防沖撞裝置，預防車輛沖撞監獄大門而造成的安全隱患，提升監獄大門安全監管力度。
（1）防沖撞裝置功能要求：
■ 具備破胎阻停沖撞車輛功能；
■ 具備自動升降功能；
■ 具備快速起降功能；
■ 具備大門開啟聯動功能；
■ 具備應急手動升降功能。
（2）技術參數要求：
■ 有效阻截高度：60厘米
■ 升起時間：4秒
■ 下降時間：10秒

6.2.10 車輛識別系統
車輛識別系統主要是指車牌識別及車底圖像掃描裝置，是監獄車行通道車輛進出監區的一種監管手段。
（1）車輛識別系統功能要求：
具備通過攝像機圖像識別技術，識別各省市、軍用、民航、警用車輛號牌功能；
具備車輛底盤掃描成像功能，并可將數據提供其他平臺共享。
（2）車輛識別系統參數要求：
因各廠家車輛識別系統選用的硬件存在差異，在滿足上述對車輛識別系統功能要求的情況下，優先選用通過公安部技防檢測或其他權威機構檢測的產品。

第七章 系統組網原則與傳輸方式

        門禁系統平臺同各控制子系統可根據管理模式、監控模塊數量進行靈活組網，應具備兩級、或三級組網工作模式，也可根據具體使用情況與其他系統互聯。門禁系統的網絡地址劃分，應充分考慮今后擴充，與其他系統數據共享的需求，確保今后有足夠的IP資源可供系統使用。
        門禁控制器同PC軟件應采用TCP/IP通訊模式進行通訊，門禁控制器同門控模塊、讀卡器之間應采用RS485總線通訊模式進行通訊。門禁控制器同生物識別設備的通訊應具備韋根26或韋根34通訊模式進行通訊。優先選用韋根34通訊模式。

第八章 系統選型要求

        考慮到監獄監管安全工作的重要性，設備的選型應遵循以下原則：
1、采用成熟技術。系統應采用成熟穩定產品，以確保系統的可靠性及穩定性。
2、有類似成功案例。系統應選用一年內有監獄系統類似成功案例的廠家，對監獄監管需求和業務流程相對熟悉，確保系統建設的適用性和實效性。
3、系統易于維護。系統應采用方便安裝、使用簡單、易于維護的軟硬件產品，節約系統建設后的維護人力成本。
4、系統具備可擴展性。系統應具備數據共享功能，能夠免費提供SDK開發接口，與其他系統進行集成。
5、產品通過相關部門檢測。系統中所選用的設備應采用通過公安部安全防范報警系統產品質量監督檢驗測試中心及國家其它權威機構檢測，并取得產品合格檢驗報告的產品。
6、安全風險控制。系統選用的產品中，節點前端讀卡設備的工作模式應統一有后臺主控系統進行配置，禁止采用節點前端讀卡設備可通過密碼口令可改變工作模式的產品，杜絕因產品漏洞帶來的安全隱患。
7、同等條件下采用國產產品。信息安全已成為國家安全的重要內容，監獄管理工作中有大量的涉密信息，安全問題尤為重要。在系統建設中，基于信息安全的戰略考慮，在性能指標、產品質量、售后服務等條件相同的情況下，優先采用國內產品。

第九章 系統驗收標準

9.1 門禁系統型式驗收
9.1.1核對法律文件
核對系統建設所中各類裝置的法律文件的有效性和完備性。
9.1.2檢查管理規定
檢查系統使用的相關管理規定是否完備。
9.1.3核算成本
核算門禁系統整體造價，應符合使用方的預算要求。
9.2 門禁系統的功能驗收
9.2.1 系統軟件驗收
9.2.1.1 門禁系統中的人員登記和數據服務中心，架構上應符合本規定第五章5.1條規定；軟件功能應符合本規范第六章6.1.1條、6.1.2條規定；系統集成應符合本規范第八章第4條規定。
9.2.1.2 門禁系統中的人行通道門禁和辦公區域門禁，架構上應符合本規范第五章5.2條、5.5條規定；軟件功能上應符合本規范第六章6.1.
