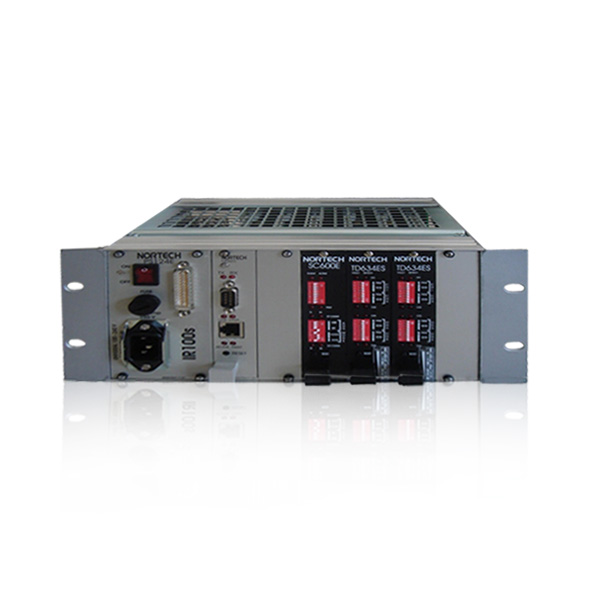

技術指標：

電源要求：AC 230v±10% 50hz±10%

功率消耗：20w

插槽設置：（din 42612 b型）

1個通訊模塊

1個處理模塊

1個供電模塊

2個TD634ES檢測卡（最大3塊）

交通數據輸出：

流量 速度 車長 行車間距 道路占用率 方向

檢測、處理并存儲各個車道的交通數據的時間間隔：

5秒、10秒、30秒、1分、5分、15分、30分、1小時可調

交通數據上傳周期為：

5秒、10秒、30秒、1分、5分、15分、30分、1小時可調

交通數據存儲時間：> 10天

電源保護：保險絲，1a慢熔斷

工作溫度：-40℃至+85℃

外形尺寸： 130mm（高）×245mm（深）×482.6mm（寬）

檢測速度范圍：0 - 250公里/小時

車輛計數精度： > 99 %

占有率精度：> 95 %

速度精度：> 98 %

通訊接口：RS232、RS485及10base-t物理接口。

其中，RS232可與撥號/專線/光纜modem相連。

另有RS232監測配置接口供現場配置、調試使用。

傳輸速率：300～115200bPS

電磁干擾保護等級iec801ⅱ

平均無故障時間：> 40000小時

機箱外殼防護等級ip65

TD634ES四通道車輛檢測卡：

TD634ES是一個全新的快速、準確、可靠的4通道感應線圈車輛檢測器。它可精確檢測道路上的所有車輛，適應車速可高

達250km/h以上?？沙浞譂M足道路車輛事件檢測系統在測量車輛的速度與間距時的最高要求。并具有如下特點：

線圈絕緣保護 線圈故障監控

最優化靈敏度 最優化響應時間

順序輪詢檢測 可調存在時間

串行通訊 檢測器同步

尺 寸：160mm × 100mm

溫度范圍：-40oc ～ +85oc

頻 率：20-140khz面板上dip開關四級可調，用以消除串?dāng)_。

靈敏度：面板上的dip開關，每通道七級可調

存在時間：3.5秒、4分鐘、35分鐘

故障輸出：光電隔離集電極開路輸出 (線圈短/開路時)

自調范圍： 20-2500μη

響應時間：開40毫秒±2.4毫秒

關 45毫秒±2.4毫秒

指示燈：提供以下指示：每通道2個led

1綠色-檢測

1紅色-錯誤

電源要求： 24v dc （±20%）

1.8va （最大）/24v dc

SC600e處理模塊：

SC600e與各檢測卡的數據交換提供智能管理，在任何情況下，SC600e可以在100us內“捕獲”并存儲線圈狀態的變化。

指示燈： 位于前面板

狀態指示： 6 個 led

NP601 通訊模塊：

（1） 采用90mhz 32位高性能微處理器，具有8m數據flash存儲區。超大容量存儲單元可滿足超長時段（60s間隔，12線

            圈，大于20天）數據存儲需求；

（2） 可設定以5s、10s、30s、1min、5min、15min、30min、1h累計，隔30s（可調）以數據塊的方式上傳；

（3） 具有多種通信接口，除現場的RS232配置監測口外，交通數據接口可以選擇RS232、RS485和10base-t以太網接口，并支

           持tcp/ip協議，易于和計算機聯網以減少集成商開發的工作量

（4） IR100s地址設置范圍255 ×234

（5） 數據速率： 300～115200bPS

PS124b電源模塊（PSu）：

特制的開關電源，具有浪涌保護和濾波器件，PSu電源模塊的所有輸出都具有過載保護功能。
